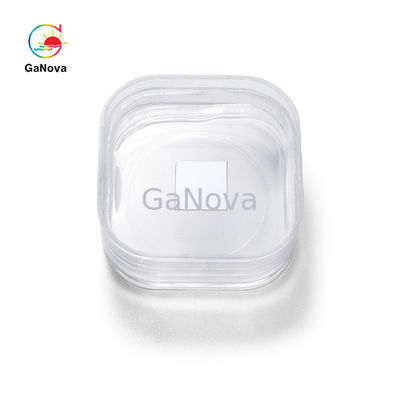

Ampliación de imagen :  JDCD04-001-007 10x10mm2(010) Sustrato de cristal único Ga2O3 independiente dopado con Sn Pulido único de grado de producto

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD04-001-007
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 6 piezas o contenedores
Tiempo de entrega: 3-4 días de la semana

JDCD04-001-007 10x10mm2(010) Sustrato de cristal único Ga2O3 independiente dopado con Sn Pulido único de grado de producto

descripción
Grueso: 0.6~0.8m m Nombre de producto: Solo Crystal Substrate
Orientación: (101) Superficie pulida: Solo lado pulido
FWHM: <350arcsec> Ra: ≤0.5nm

10x10 mm2(010) Sustrato monocristalino de Ga2O3 independiente dopado con Sn Pulido simple de grado de producto filtros UV



Mientras que los dispositivos basados ​​en silicio han sido capaces de producir dispositivos relativamente eficientes, las características mejoradas del nitruro de galio dan a los semiconductores de GaN la ventaja de perder mucha menos energía por calor.La amplia banda prohibida permite que los dispositivos GaN soporten temperaturas mucho más altas que el silicio, lo que permite un mayor nivel de eficiencia energética para sus dispositivos favoritos en general.



Sustrato de nitruro de galio: nivel de investigación
Dimensión 10*15mm 10*10mm
Espesor 0,6~0,8 mm
Orientación (010)
dopaje sn
Superficie pulida Pulido de un solo lado
Resistividad/Nd-Na 2.00E+17 1.53E+18
FWHM <350 arcsec
Real academia de bellas artes ≤0.5nm
Paquete Empaquetado en un ambiente de sala limpia de clase 100, bajo una atmósfera de nitrógeno
