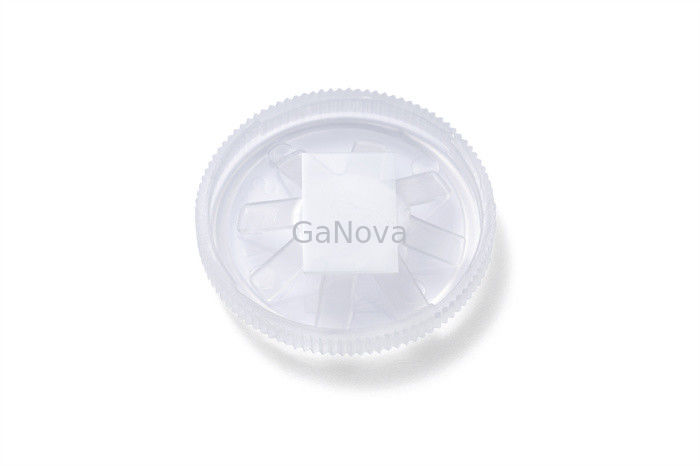

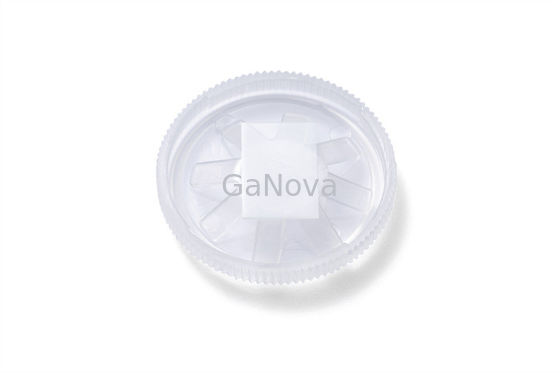

Oblea solo Crystal Substrate Thickness de FWHM<350arcsec Ga2O3 0.6m m a 0.8m m

Oblea solo Crystal Substrate Thickness de FWHM&lt;350arcsec Ga2O3 0.6m m a 0.8m m
Oblea solo Crystal Substrate Thickness de FWHM&lt;350arcsec Ga2O3 0.6m m a 0.8m m

Ampliación de imagen :  Oblea solo Crystal Substrate Thickness de FWHM<350arcsec Ga2O3 0.6m m a 0.8m m

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD04-001-006
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 6 piezas o contenedores
Tiempo de entrega: 3-4 días de la semana

Oblea solo Crystal Substrate Thickness de FWHM<350arcsec Ga2O3 0.6m m a 0.8m m

descripción
Grueso: 0.6~0.8m m Nombre de producto: Solo Crystal Substrate
Orientación: (010) Superficie pulida: Solo lado pulido
FWHM: <350arcsec> Ra: ≤0.5nm
Resaltar:

Ga2O3 oblea 0.6m m

,

solo substrato cristalino 0.8m m

,

Ga2O3 oblea 0.8m m

FWHM2O3<350arcsec Ga=""> oblea solo Crystal Substrate Thickness 0.6~0.8m m

grueso de pulido cristalino Sn-dopado 0.6~0.8m m FWHM<350arcsecdel gradodel producto del substrato de 10x15m m 2(010) GA2O3 libres solo solo, dispositivos optoelectrónicos de la resistencia 2.00E+17Ω/cm-3 de Ra≤0.5nm, capas de aislamiento de materiales del semiconductor, y filtros ULTRAVIOLETA


Hay cinco fases cristalinas de GA2 O3, pero el beta-GA2 O3 es el único que puede existir estable en la temperatura alta. El β-GA2 O3 es un nuevo tipo de material transparente del semiconductor del bandgap ultra-ancho con un ancho de banda prohibido alrededor Eg. del eV =4.8, que conveniente para los dispositivos de poder verticales de fabricación de la estructura del poder más elevado con densidad de gran intensidad. Tiene perspectivas del uso en los campos de los detectores ultravioletas, de los diodos electroluminosos (LED) y de los sensores del gas.

Substrato del nitruro del galio--Nivel de la investigación
Dimensión 10*15m m 10*10m m
Grueso 0.6~0.8m m
Orientación (010)
Doping Sn
Superficie pulida Solo lado pulido
Resistivity/Nd-Na 2.00E+17 1.53E+18
FWHM <350arcsec>
Ra ≤0.5nm
Paquete Empaquetado en un ambiente del sitio limpio de la clase 100, bajo atmósfera del nitrógeno

Sobre nosotros

Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.

FAQ

Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <> >=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
