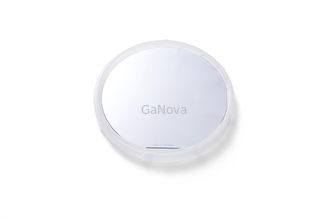

borde epitaxial de la oblea de la oblea de SiC de la forma cristalina 4H que bisela 350.0um ± 25.0um

borde epitaxial de la oblea de la oblea de SiC de la forma cristalina 4H que bisela 350.0um ± 25.0um
borde epitaxial de la oblea de la oblea de SiC de la forma cristalina 4H que bisela 350.0um ± 25.0um

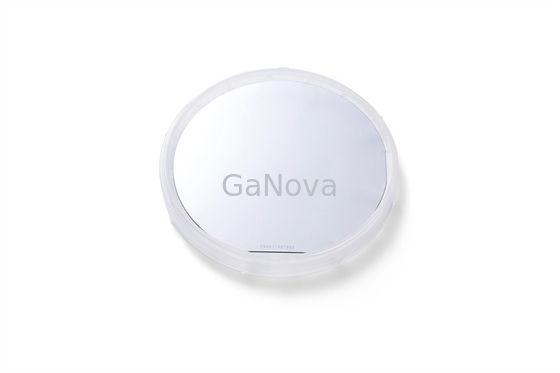

Ampliación de imagen :  borde epitaxial de la oblea de la oblea de SiC de la forma cristalina 4H que bisela 350.0um ± 25.0um

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD03-002-007
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Tiempo de entrega: 3-4 días de la semana
Condiciones de pago: T/T

borde epitaxial de la oblea de la oblea de SiC de la forma cristalina 4H que bisela 350.0um ± 25.0um

descripción
Nombre de producto: Oblea sic epitaxial Crystal Form: 4h
Borde de la oblea: el biselar Diámetro: 150.0m m +0mm/-0.2mm
Orientación superficial: De fuera del eje: ° de 4°toward <11-20>±0.5 Longitud plana primaria: ± 1.5m m de 47.5m m
Resaltar:

Oblea epitaxial SiC de cristal 4H

,

oblea epi 4H

,

oblea epitaxial SiC de 47

JDCD03-001-004 Borde de oblea de oblea epitaxial de SiC que bisela 350,0 μm ± 25,0 μm

JDCD03-001-004





Descripción general

Actualmente se utilizan varios métodos para hacer crecer la capa epitaxial sobre silicio existente u otras obleas: deposición de vapor químico orgánico metálico (MOCVD) y epitaxia de haz molecular (MBE), LPE, HVPE.

Implica el crecimiento de cristales de un material sobre la cara cristalina de otro (heteroepitaxia) o del mismo material (homoepitaxia).La estructura reticular y la orientación o simetría reticular del material de película delgada es idéntica a la del sustrato sobre el que se deposita.Lo que es más importante, si el sustrato es un solo cristal, entonces la película delgada también será un solo cristal.Contraste con monocapa autoensamblada y mesotaxia.





Propiedad Grado P-MOS Grado P-SBD Grado D
forma de cristal 4H
politipo Ninguno permitido Área≤5%
(MPD)a ≤0.2 /cm2 ≤0.5 /cm2 ≤5 /cm2
Placas hexagonales Ninguno permitido Área≤5%
Policristal Hexagonal Ninguno permitido
Inclusionesa Área≤0.05% Área≤0.05% N / A
Resistividad 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014 Ω•cm—0,028 Ω•cm
(EPD)a ≤4000/cm2 ≤8000/cm32 N / A
(TED)a ≤3000/cm32 ≤6000/cm32 N / A
(DBP)a ≤1000/cm2 ≤2000/cm2 N / A
(TSD)a ≤600/cm2 ≤1000/cm2 N / A
Error de apilamiento ≤0.5% Área ≤1% Área N / A



Contaminación de superficies metálicas



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Diámetro 150,0 mm +0 mm/-0,2 mm
Orientación de la superficie Fuera del eje: 4 ° hacia <11-20> ± 0,5 °
Longitud plana primaria 47,5 mm ± 1,5 mm
Longitud plana secundaria Sin Piso Secundario
Orientación plana primaria Paralelo a<11-20>±1°
Orientación plana secundaria N / A
Desorientación ortogonal ±5,0°
Acabado de la superficie Cara C: Pulido óptico, Cara Si: CMP
borde de la oblea biselado

Rugosidad de la superficie

(10 μm × 10 μm)

Cara Si Ra≤0,20 nm ; Cara C Ra≤0,50 nm
Espesora 350,0 μm± 25,0 μm
LTV (10 mm × 10 mm)a ≤2 μm ≤3 μm
(TTV)a ≤6 μm ≤10 μm
(ARCO)a ≤15 μm ≤25 μm ≤40 μm
(Deformación)a ≤25 μm ≤40 μm ≤60 μm
Fichas/Sangrías Ninguno permitido ≥0,5 mm de ancho y profundidad Cant.2 ≤1,0 mm de ancho y profundidad

Arañazosa

(Si cara, CS8520)

≤5 y longitud acumulada≤0,5×diámetro de la oblea

≤5 y longitud acumulada≤1,5 × oblea

Diámetro

TUA (2 mm * 2 mm) ≥98% ≥95% N / A
Grietas Ninguno permitido
Contaminación Ninguno permitido
Propiedad Grado P-MOS Grado P-SBD Grado D
Exclusión de borde 3 mm

Observación: se utiliza una exclusión de borde de 3 mm para los elementos marcados cona.
