10x15mm2 UID dopado independiente Ga2O3 Wafer solo pulido

10x15mm2 UID dopado independiente Ga2O3 Wafer solo pulido
10x15mm2 UID dopado independiente Ga2O3 Wafer solo pulido

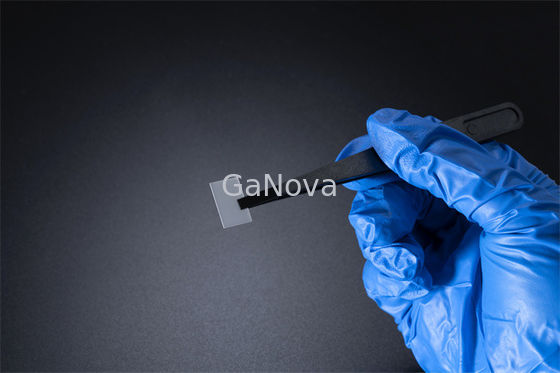

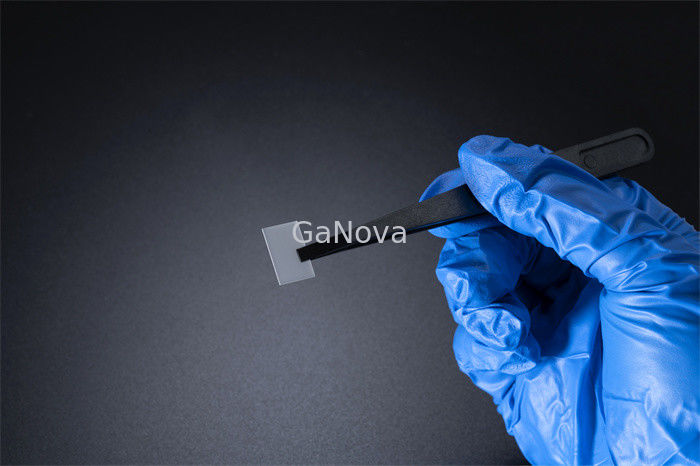

Ampliación de imagen :  10x15mm2 UID dopado independiente Ga2O3 Wafer solo pulido

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD04-001-005
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 6 piezas o contenedores
Tiempo de entrega: 3-4 días de la semana

10x15mm2 UID dopado independiente Ga2O3 Wafer solo pulido

descripción
Grueso: 0.6~0.8m m Nombre de producto: Solo Crystal Substrate
Orientación: (010) (201) FWHM: <350arcsec>
Ra: ≤0.5nm Dimensiones: 10*10m m; 10*15m m
Resaltar:

Oblea de Ga2O3 de 10x15 mm2

,

sustrato de Ga2O3 dopado con UID

,

pulido simple de oblea de Ga2O3

JDCD04-001-005 10x15mm2(-201) Ga independiente dopado con UID2O3Pulido simple de grado de producto de sustrato de cristal único

10x15mm2(-201)Sustrato monocristalino de Ga2O3 independiente dopado con UID Pulido simple de grado de producto-3Dispositivos optoelectrónicos, capas aislantes de materiales semiconductores y filtros UV



Con una mayor eficiencia energética, piezas de trabajo requeridas más pequeñas y una frecuencia de conmutación más alta, la densidad de potencia aumenta, lo que, cuando se consideran todos estos factores, conduce a velocidades de dispositivo mucho más rápidas.La potencia de procesamiento aumenta considerablemente en comparación con los dispositivos basados ​​en silicio.Por lo tanto, si compara un dispositivo de galio con uno de silicio, las velocidades de procesamiento en el dispositivo de nitruro de galio serán notablemente más altas.



Sustrato de nitruro de galio: nivel de investigación
Dimensiones 10*10mm 10*15mm
Espesor 0,6~0,8 mm
Orientación (010) (201)
dopaje UID
Superficie pulida Pulido de un solo lado
Resistividad/Nd-Na / 4.13E+17
FWHM <350 arcsec
Real academia de bellas artes ≤0.5nm
Paquete Empaquetado en un ambiente de sala limpia de clase 100, bajo una atmósfera de nitrógeno
