Grueso monocristalino de sustrato de Ga2O3 pulido de un solo lado 0,6 mm 0,8 mm

Certificación
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaciones
Estoy en línea para chatear ahora

Grueso monocristalino de sustrato de Ga2O3 pulido de un solo lado 0,6 mm 0,8 mm

Grueso monocristalino de sustrato de Ga2O3 pulido de un solo lado 0,6 mm 0,8 mm
Grueso monocristalino de sustrato de Ga2O3 pulido de un solo lado 0,6 mm 0,8 mm

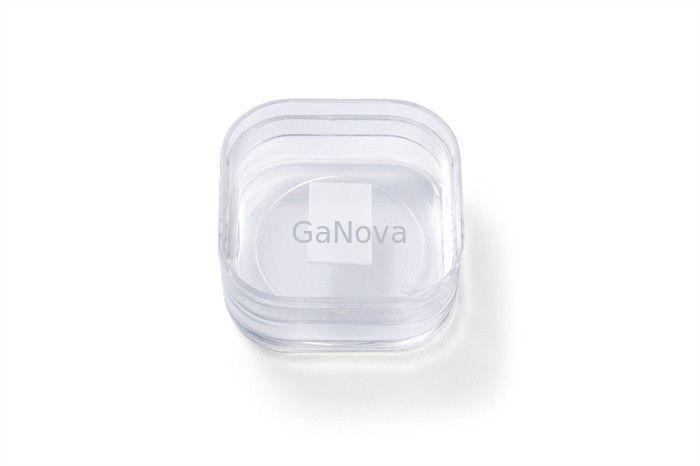

Ampliación de imagen :  Grueso monocristalino de sustrato de Ga2O3 pulido de un solo lado 0,6 mm 0,8 mm

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD04-001-006
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 6 piezas o contenedores
Tiempo de entrega: 3-4 días de la semana

Grueso monocristalino de sustrato de Ga2O3 pulido de un solo lado 0,6 mm 0,8 mm

descripción
Ra: ≤0.5nm Grueso: 0.6~0.8m m
Nombre de producto: Solo Crystal Substrate Superficie pulida: Solo lado pulido
Orientación: (010) FWHM: <350arcsec>
Resaltar:

Sustrato de Ga2O3 pulido lateral

,

sustrato de óxido de galio de 0

,

8 mm

Ga pulido de un solo lado2O3Espesor del sustrato de cristal único 0,6 ~ 0,8 mm

10x15mm2(010) Ga independiente dopado con Sn2O3Sustrato monocristalino Grado de producto Pulido simple Grosor 0,6~0,8 mm FWHM<350arcsec,Ra≤0,5nm Resistencia 2,00E+17Ω/cm-3Dispositivos optoelectrónicos, capas aislantes de materiales semiconductores y filtros UV



GaN está creciendo en importancia debido a su capacidad para ofrecer un rendimiento significativamente mejorado en una amplia gama de aplicaciones al tiempo que reduce la energía y el espacio físico necesarios para ofrecer ese rendimiento en comparación con las tecnologías de silicio convencionales.

El silicio ha sido durante mucho tiempo el material elegido para la fabricación de componentes electrónicos clave, que incluyen todo, desde computadoras y teléfonos inteligentes hasta televisores y cámaras.



Sustrato de nitruro de galio: nivel de investigación
Dimensión 10*15mm 10*10mm
Espesor 0,6~0,8 mm
Orientación (010)
dopaje sn
Superficie pulida Pulido de un solo lado
Resistividad/Nd-Na 2.00E+17 1.53E+18
FWHM <350 arcsec
Real academia de bellas artes ≤0.5nm
Paquete Empaquetado en un ambiente de sala limpia de clase 100, bajo una atmósfera de nitrógeno
