JDCD04-001-003 10x10mm2 100(Off 6°) Sustrato monocristalino de Ga2O3 independiente dopado con Fe Pulido simple de grado de producto

Certificación
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaciones
Estoy en línea para chatear ahora

JDCD04-001-003 10x10mm2 100(Off 6°) Sustrato monocristalino de Ga2O3 independiente dopado con Fe Pulido simple de grado de producto

JDCD04-001-003 10x10mm2 100(Off 6°) Sustrato monocristalino de Ga2O3 independiente dopado con Fe Pulido simple de grado de producto
JDCD04-001-003 10x10mm2 100(Off 6°) Sustrato monocristalino de Ga2O3 independiente dopado con Fe Pulido simple de grado de producto

Ampliación de imagen :  JDCD04-001-003 10x10mm2 100(Off 6°) Sustrato monocristalino de Ga2O3 independiente dopado con Fe Pulido simple de grado de producto

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD04-001-003
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 6 piezas o contenedores
Tiempo de entrega: 3-4 días de la semana

JDCD04-001-003 10x10mm2 100(Off 6°) Sustrato monocristalino de Ga2O3 independiente dopado con Fe Pulido simple de grado de producto

descripción

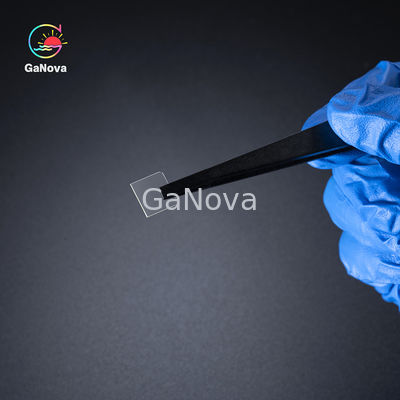

Grueso: 0.6~0.8m m Nombre de producto: Solo Crystal Substrate
Orientación: (100) fuera de 6° Doping: FE
FWHM: <350arcsec> Ra: ≤5nm

10x10 mm2 100 (off 6°) Sustrato monocristalino de Ga2O3 independiente dopado con Fe Pulido simple de grado de producto Espesor 0,6~0,8 mm FWHM<350arcsec,Ra≤5nm Dispositivos optoelectrónicos, capas aislantes de materiales semiconductores y filtros UV



La densidad de potencia mejora considerablemente en los dispositivos de nitruro de galio en comparación con los de silicio porque GaN tiene la capacidad de soportar frecuencias de conmutación mucho más altas.También tiene una mayor capacidad para soportar temperaturas elevadas.

El nitruro de galio es un semiconductor de banda prohibida directa (banda prohibida = 3,4 eV) que tiene una estructura de tipo wurtzita y es el material utilizado para fabricar dispositivos emisores de luz que pueden soportar entornos corrosivos.El nitruro de galio se prepara por reacción de Ga2O3 con NH3 a temperaturas elevadas del orden de 1000°C.



Sustrato de nitruro de galio: nivel de investigación
Dimensiones 10*10mm
Espesor 0,6~0,8 mm
Orientación (100) de 6°
dopaje Fe
Superficie pulida Pulido de un solo lado
Resistividad/Nd-Na /
FWHM <350 arcsec
Real academia de bellas artes ≤5nm
Paquete Empaquetado en un ambiente de sala limpia de clase 100, bajo una atmósfera de nitrógeno
