JDCD04-001-002 10x10mm2 (- 201) Sn-dopó el solo Crystal Substrate Product Grade solo polaco libre de Ga2O3

Certificación
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaciones
Estoy en línea para chatear ahora

JDCD04-001-002 10x10mm2 (- 201) Sn-dopó el solo Crystal Substrate Product Grade solo polaco libre de Ga2O3

JDCD04-001-002 10x10mm2 (- 201) Sn-dopó el solo Crystal Substrate Product Grade solo polaco libre de Ga2O3
JDCD04-001-002 10x10mm2 (- 201) Sn-dopó el solo Crystal Substrate Product Grade solo polaco libre de Ga2O3

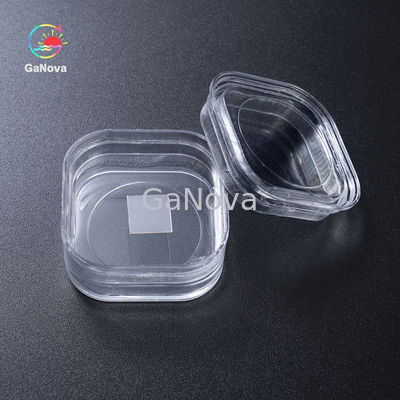

Ampliación de imagen :  JDCD04-001-002 10x10mm2 (- 201) Sn-dopó el solo Crystal Substrate Product Grade solo polaco libre de Ga2O3

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD04-001-002
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 6 piezas o contenedores
Tiempo de entrega: 3-4 días de la semana

JDCD04-001-002 10x10mm2 (- 201) Sn-dopó el solo Crystal Substrate Product Grade solo polaco libre de Ga2O3

descripción
Grueso: 0.6~0.8m m Nombre de producto: Solo Crystal Substrate
Orientación: (201) Superficie pulida: Solo lado pulido
FWHM: <350arcsec> Ra: ≤0.3nm

10x10mm2 (- 201) Sn-dopó el solo grueso de pulido cristalino libre 0.6~0.8m m FWHM<350arcsec, resistencia del grado del producto del substrato Ga2O3 solo de Ra≤0.3 nanómetro<9e18>

Desde los años 90, se ha utilizado comúnmente en los diodos electroluminosos (LED). El nitruro del galio emite una luz azul usada para la disco-lectura en Blu-ray. Además, el nitruro del galio se utiliza en dispositivos de poder del semiconductor, componentes del RF, lasers, y photonics. En el futuro, veremos GaN en tecnología de los sensores.

Substrato del nitruro del galio--Nivel del producto
Dimensiones 10*15m m 10*10m m
Grueso 0.6~0.8m m
Orientación (201)
Doping FE Sn
Superficie pulida Solo lado pulido
Resistivity/Nd-Na / <9e18>
FWHM <350arcsec>
Ra ≤0.3nm
Paquete Empaquetado en un ambiente del sitio limpio de la clase 100, bajo atmósfera del nitrógeno

Sobre nosotros

Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.

FAQ

Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <> >=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
