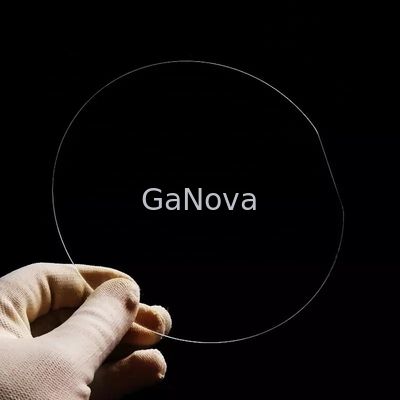

Sapphire Wafer pulida espejo EPI Front Surface listo

Sapphire Wafer pulida espejo EPI Front Surface listo
Sapphire Wafer pulida espejo EPI Front Surface listo

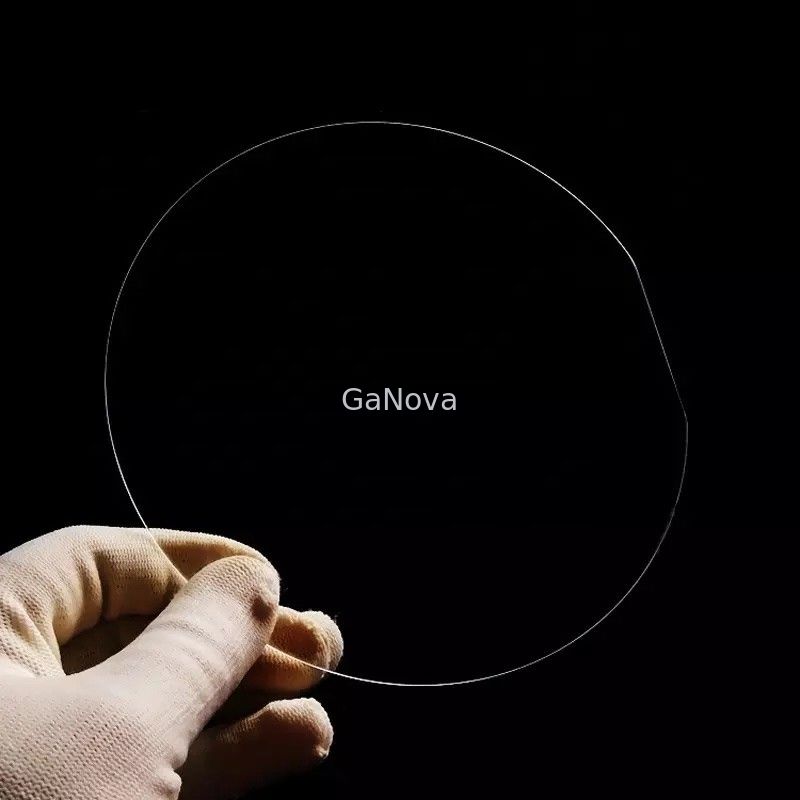

Ampliación de imagen :  Sapphire Wafer pulida espejo EPI Front Surface listo

Datos del producto:
Número de modelo: JDCD08-001-001
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Condiciones de pago: T/T

Sapphire Wafer pulida espejo EPI Front Surface listo

descripción
Orientación superficial: Uno-avión (11-20) Material: Μm del ₃ del ₂ O del Al de la pureza elevada (los >99.995%)
Grueso: 430 ±10μm R-avión: R9
Diámetro: 50,8 ±0.10 Borde de la oblea: R-tipo
Resaltar:

Sapphire Wafer pulida espejo

,

R9 solo zafiro cristalino

,

sola oblea cristalina del zafiro

50m m Sapphire Substrate Wafer Mirror Polished Front Surface Quality EPI-listo

JDCD08-001-001 oblea del substrato del zafiro del diámetro 50m m, Thk los 430μm, orientación cristalina C/M0.2, de la longitud (milímetro) microprocesador de 16 LED, material del substrato

Este material está disponible en diversos precios a través de diversos vendedores en el mercado. Hay varias páginas web en las cuales se están vendiendo éstos. Por supuesto, la calidad está también tan importante como el precio en el cual está disponible. El substrato se prepara del zafiro, que es un material con una combinación única de propiedades químicas, ópticas, y físicas. El zafiro es altamente resistente contra choques termales, temperaturas altas, la erosión de la arena, y el agua. Su conductividad termal es también muy buena en las bajas temperaturas.

Parámetros

Especificación
Unidad Blanco Tolerancia
Material Al2 O3 (los >99.995%) elevada de la pureza
Diámetro milímetro 50,8 ±0.10
Grueso μm 430 ±10
Orientación superficial C-avión (0001)
- De ángulo hacia M-AXIS grado 0,20 ±0.10
- De ángulo hacia Uno-AXIS grado 0,00 ±0.10
Orientación plana Uno-avión (11-20)
- Ángulo compensado plano grado 0,0 ±0.2
Longitud plana milímetro 16,0 ±1
R-avión R9
Aspereza superficial delantera (Ra) nanómetro <0.3
Aspereza superficial trasera μm los 0.8~1.2μm
Calidad superficial delantera El espejo pulió, EPI-listo
Borde de la oblea R-tipo
Amplitud del chaflán μm 80-160
Radián incluido del ángulo entre el borde plano y el borde redondo milímetro R=9
TTV μm ≤5
LTV (5x5m m) μm ≤1.5
Arco μm 0~-5
Deformación μm ≤10
Marca del laser Como cliente requerido

Sobre nosotros

Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.

FAQ

Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <> >=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
