Un plano Orientación de la superficie Zafiro Wafer Pulido de espejo Listo para EPI

Un plano Orientación de la superficie Zafiro Wafer Pulido de espejo Listo para EPI
Un plano Orientación de la superficie Zafiro Wafer Pulido de espejo Listo para EPI

Ampliación de imagen :  Un plano Orientación de la superficie Zafiro Wafer Pulido de espejo Listo para EPI

Datos del producto:
Número de modelo: JDCD08-001-001
Pago y Envío Términos:

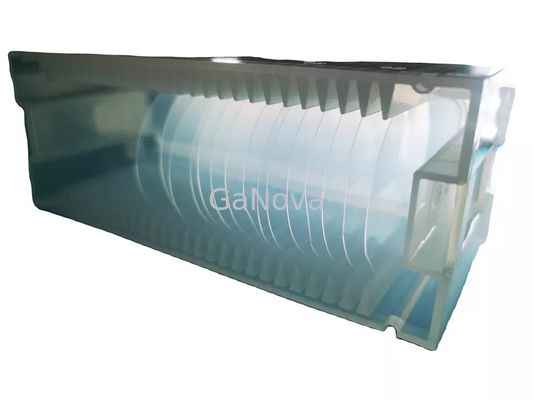

Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Condiciones de pago: T/T

Un plano Orientación de la superficie Zafiro Wafer Pulido de espejo Listo para EPI

descripción
Orientación superficial: Uno-avión (11-20) Material: ₃ del ₂ O del Al de la pureza elevada (los >99.995%)
Grueso: 430 ±15μm R-avión: R9
Diámetro: 50,8 ±0.10 Borde de la oblea: R-tipo
Resaltar:

oblea de zafiro de 6 pulgadas

,

oblea de zafiro de 3 pulgadas

,

obleas de zafiro de silicio

Plano A (11-20) Orientación de la superficie Oblea de zafiro Calidad de la superficie frontal Pulido espejo, Listo para EPI

JDCD08-001-001 Oblea de sustrato de zafiro de 50 mm de diámetro, Thk 430 μm, orientación del cristal C/M0.2, OF longitud (mm) Chip de 16 LED, material de sustrato

Circuitos integrados

Los circuitos integrados de silicio sobre zafiro están disponibles donde se forman capas de dióxido de silicio sobre sustratos de zafiro.Esto asegura que la capa dieléctrica en la parte superior pueda conducir electricidad a través del circuito de manera eficiente.



Parámetros

Especificación
Unidad Objetivo Tolerancia
Material Al de alta pureza2O3(>99.995%)
Diámetro milímetro 50.8 ±0,10
Espesor micras 430 ±15
Orientación de la superficie C-avión (0001)
-Ángulo fuera del eje M grado 0.20 ±0,10
-Ángulo fuera del eje A grado 0.00 ±0,10
Orientación plana Avión A (11-20)
-Ángulo de desplazamiento plano grado 0.0 ±0,2
Longitud plana milímetro 16.0 ±1
R-plano R9
Rugosidad de la superficie frontal (Ra) Nuevo Méjico <0.3
Rugosidad de la superficie posterior micras 0,8~1,2 μm
Calidad de la superficie frontal Espejo pulido, EPI-Ready
Borde de oblea tipo R
Amplitud de chaflán micras 80-160
Ángulo incluido en radianes entre el borde plano y el borde redondo milímetro R=9
TTV micras ≤5
LTV (5x5mm) micras ≤1.5
Arco micras 0~-5
Deformación micras ≤10
Marca láser   Como cliente requerido





Sobre nosotros

Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.





Preguntas más frecuentes

P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.
