El tipo listo espejo de EPI Sapphire Substrate Wafer Edge R pulió

Certificación
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaciones
Estoy en línea para chatear ahora

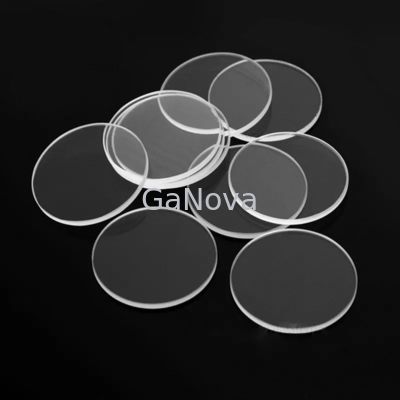

El tipo listo espejo de EPI Sapphire Substrate Wafer Edge R pulió

El tipo listo espejo de EPI Sapphire Substrate Wafer Edge R pulió
El tipo listo espejo de EPI Sapphire Substrate Wafer Edge R pulió

Ampliación de imagen :  El tipo listo espejo de EPI Sapphire Substrate Wafer Edge R pulió

Datos del producto:
Número de modelo: JDCD08-001-001
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Condiciones de pago: T/T

El tipo listo espejo de EPI Sapphire Substrate Wafer Edge R pulió

descripción
Orientación superficial: Uno-avión (11-20) Material: Pureza elevada Al2O3 (los >99.995%)
Grueso: 430 ±10μm R-avión: R9
Diámetro: 50,8 ±0.10 Borde de la oblea: R-tipo
Resaltar:

EPI Sapphire Substrate lista

,

oblea pulida lado doble 430um

,

Sapphire Substrate Mirror Polished

El R-tipo espejo de Thk los 430μm 50m m Sapphire Substrate Wafer Wafer Edge pulió, EPI-listo

JDCD08-001-001 oblea del substrato del zafiro del diámetro 50m m, Thk los 430μm, orientación cristalina C/M0.2, de la longitud (milímetro) microprocesador de 16 LED, material del substrato

El zafiro es el más conveniente actualmente puesto que una variedad de semiconductores se están utilizando en diversos dispositivos. Los productos de la comunicación de Digitaces como smartphones, cámaras digitales, lavadoras, bulbos del LED, y refrigeradores están haciendo uso de los semiconductores.

Hay también muy pocos dispositivos electrónicos que son faltos de circuitos integrados. Según va pasando el tiempo, más progresos ocurrirán en el campo de los substratos del zafiro.

Parámetros

Especificación
Unidad Blanco Tolerancia
Material Al2 O3 (los >99.995%) elevada de la pureza
Diámetro milímetro 50,8 ±0.10
Grueso μm 430 ±15
Orientación superficial C-avión (0001)
- De ángulo hacia M-AXIS grado 0,20 ±0.10
- De ángulo hacia Uno-AXIS grado 0,00 ±0.10
Orientación plana Uno-avión (11-20)
- Ángulo compensado plano grado 0,0 ±0.2
Longitud plana milímetro 16,0 ±1
R-avión R9
Aspereza superficial delantera (Ra) nanómetro <0.3
Aspereza superficial trasera μm los 0.8~1.2μm
Calidad superficial delantera El espejo pulió, EPI-listo
Borde de la oblea R-tipo
Amplitud del chaflán μm 80-160
Radián incluido del ángulo entre el borde plano y el borde redondo milímetro R=9
TTV μm ≤5
LTV (5x5m m) μm ≤1.5
Arco μm 0~-5
Deformación μm ≤10
Marca del laser Como cliente requerido

Sobre nosotros

Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.

FAQ

Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <> >=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
