Orientación del cristal C/M0.2 Oblea de zafiro Grosor 440 μm

Orientación del cristal C/M0.2 Oblea de zafiro Grosor 440 μm
Orientación del cristal C/M0.2 Oblea de zafiro Grosor 440 μm

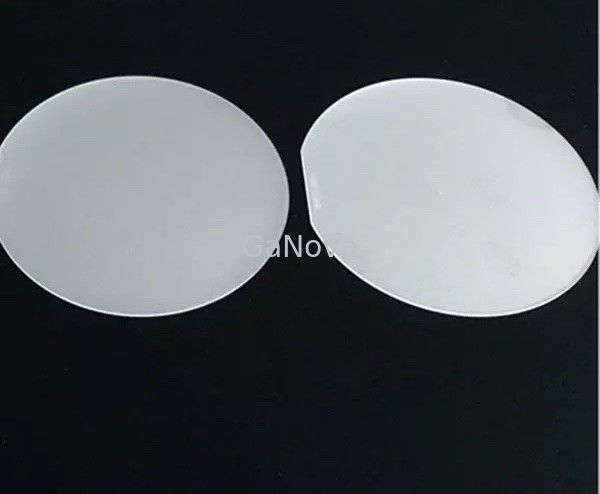

Ampliación de imagen :  Orientación del cristal C/M0.2 Oblea de zafiro Grosor 440 μm

Datos del producto:
Número de modelo: JDCD08-001-001
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Condiciones de pago: T/T

Orientación del cristal C/M0.2 Oblea de zafiro Grosor 440 μm

descripción
Orientación superficial: Uno-avión (11-20) Material: ₃ del ₂ O del Al de la pureza elevada (los >99.995%)
Grueso: 430 ±10μm R-avión: R9
Diámetro: 50,8 ±0.10 Borde de la oblea: R-tipo
Resaltar:

Sapphire Wafer C Plane

,

sustratos de zafiro pulido

,

Sapphire Wafer Thk 440um

Orientación de cristal C/M0.2 Oblea de sustrato de zafiro de 50 mm Grosor de 430 μm

JDCD08-001-001 Oblea de sustrato de zafiro de 50 mm de diámetro, Thk 430 μm, orientación del cristal C/M0.2, OF longitud (mm) 16 LED chip, material de sustrato

Los sustratos de zafiro están disponibles en una variedad de tamaños.Según el requisito, se puede elegir el tipo de tamaño correcto, que diferirá de una industria a otra.A veces, también se puede requerir más de un tamaño en una sola industria.Sea cual sea el caso, es importante realizar la compra de un fabricante de renombre.Aparte del tamaño, esto asegurará que la calidad siga siendo buena también.



Parámetros

Especificación
Unidad Objetivo Tolerancia
Material Al de alta pureza2O3(>99.995%)
Diámetro milímetro 50.8 ±0,10
Espesor micras 430 ±15
Orientación de la superficie C-avión (0001)
-Ángulo fuera del eje M grado 0.20 ±0,10
-Ángulo fuera del eje A grado 0.00 ±0,10
Orientación plana Avión A (11-20)
-Ángulo de desplazamiento plano grado 0.0 ±0,2
Longitud plana milímetro 16.0 ±1
R-plano R9
Rugosidad de la superficie frontal (Ra) Nuevo Méjico <0.3
Rugosidad de la superficie posterior micras 0,8~1,2 μm
Calidad de la superficie frontal Espejo pulido, EPI-Ready
Borde de oblea tipo R
Amplitud de chaflán micras 80-160
Ángulo incluido en radianes entre el borde plano y el borde redondo milímetro R=9
TTV micras ≤5
LTV (5x5mm) micras ≤1.5
Arco micras 0~-5
Deformación micras ≤10
Marca láser   Como cliente requerido
