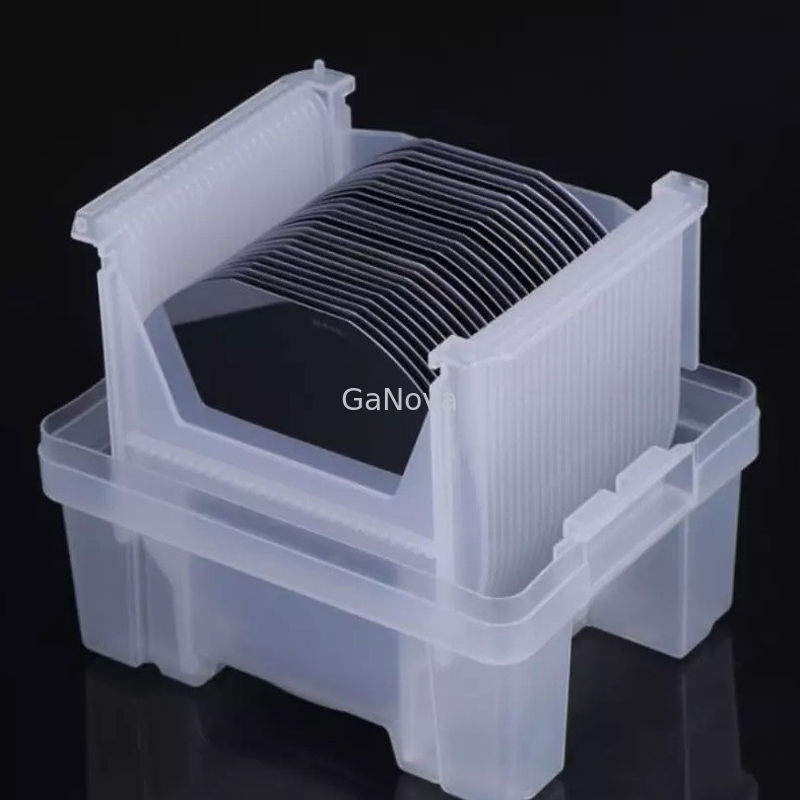

substratos sin impurificar VGF S-C-N de la oblea 2inch GaAs de 18m m GaAs Si

descripción
Nombre de producto: Oblea de GaAs-Si Método del crecimiento: FVG
Tipo de conducta: S-C-N DE Orientación: EJ[0-1-1]±0,5°
DE Longitud (mm): 17±1 SI Orientación: EJ[0-11]±0,5°
Resaltar:

oblea de 18m m GaAs Si

,

Substratos sin impurificar VGF del GaAs

,

Oblea 2inch del GaAs Si

100) substratos sin impurificar de 2inch GaAs (

Descripción

El GaAs es de uso frecuente como material del substrato para el crecimiento epitaxial de otros semiconductores de III-V, incluyendo el arseniuro de galio del indio, el arseniuro de galio de aluminio y otros.
El arseniuro de galio (fórmula química GaAs) es un compuesto del semiconductor usado en un poco de diodo s, el transistor s (FETs) del efecto de campo, y el circuito integrado s (ICs). Las ondas portadoras, que son sobre todo el electrón s, movimiento en la velocidad entre el átomo S.

Oblea GaAs-Si

Método del crecimiento

VGF
Tipo de la conducta S-C-N
Dopante GaAs-Si
Orientación (100) 15°±0.5° de TowardA<111>
Ángulo de la orientación
De la orientación EJ [0-1-1] ±0.5°
De la longitud (milímetros) 17±1
SI orientación EJ [0-11] ±0.5°
SI longitud (milímetros) 7±1
Diámetro (milímetros) 50.8±0.2
Cc (/c.c.) 0.4E18~1E18
Resistencia (ohm.cm) N/A
Movilidad (cm2/v.s) ≥1000
EPD (/cm2) ≤5000
Grueso (um) 350±20
TTV (um) <10>
TTR (um) <10>
Arquee (um) <15>
Defórmese (um) <15>
Superficie Side1: Side2 pulido: Grabado al agua fuerte
Empaquetado Casete o solo
