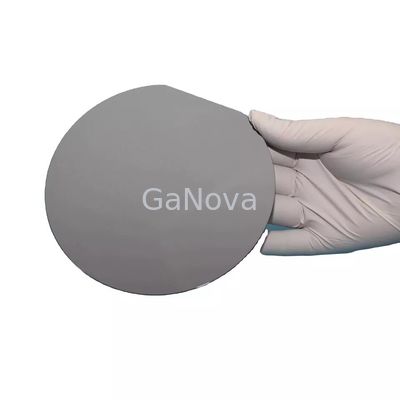

Oblea Epi de GaAs de 2 pulgadas Sustratos no dopados de GaAs VGF

Oblea Epi de GaAs de 2 pulgadas Sustratos no dopados de GaAs VGF
Oblea Epi de GaAs de 2 pulgadas Sustratos no dopados de GaAs VGF

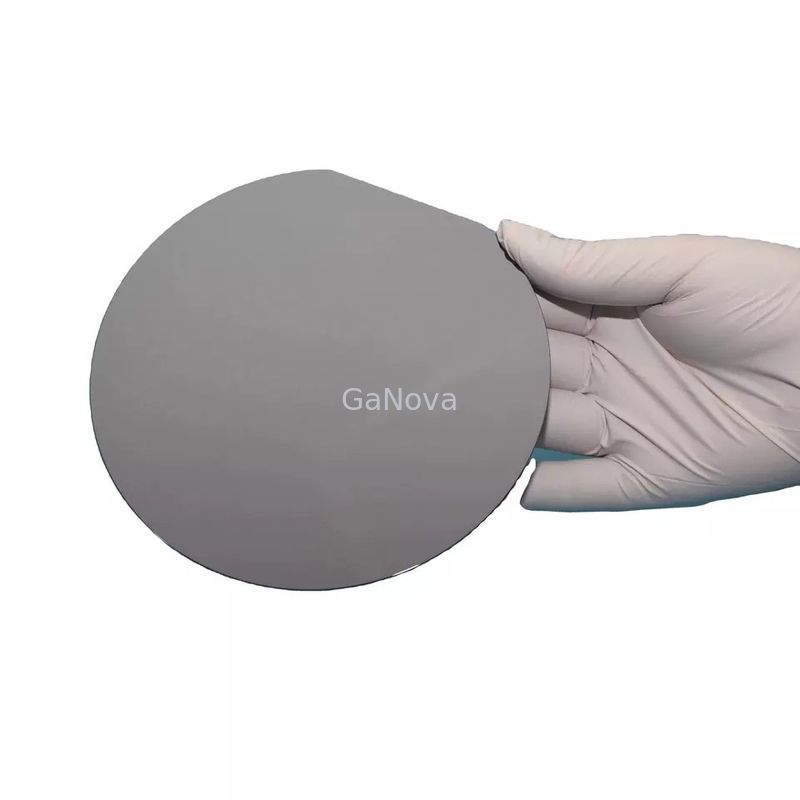

Ampliación de imagen :  Oblea Epi de GaAs de 2 pulgadas Sustratos no dopados de GaAs VGF

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD10-001-001
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Tiempo de entrega: 3-4 días de la semana
Condiciones de pago: T/T
Capacidad de la fuente: 10000pcs/Month

Oblea Epi de GaAs de 2 pulgadas Sustratos no dopados de GaAs VGF

descripción
Método del crecimiento: FVG Tipo de conducta: S-C-N
Nombre de producto: Sustratos no dopados de GaAs (100) dopante: GaAs-Si
Ángulo de orientación: DE Orientación: EJ[0-1-1]±0,5°
Resaltar:

Substratos no dopados de la oblea de GaAs Epi

,

oblea de GaAs-Si de 2 pulgadas

,

oblea de GaAs Epi de 2 pulgadas

GaAs-Si Wafer 2 pulgadas GaAs (100) Sustratos no dopados EJ[0-1-1]±0.5°



Descripción general

Las aplicaciones de GaAs cubren una gran variedad de transistores para la industria que abarca comunicaciones de fibra óptica, redes inalámbricas (WLAN), teléfonos móviles, comunicaciones por Bluetooth, comunicaciones por satélite, circuitos integrados de microondas monolíticos (MMIC) para 5G, así como circuitos integrados de radiofrecuencia (RFIC). ).



Oblea de GaAs-Si

Método de crecimiento

FVG
Tipo de conducta SCN
dopante GaAs-Si
Orientación (100)15°±0,5° Apagado Hacia<111>A
Ángulo de orientación
DE Orientación EJ[0-1-1]±0,5°
DE Longitud (mm) 17±1
SI Orientación EJ[0-11]±0,5°
SI Longitud (mm) 7±1
Diámetro (mm) 50,8±0,2
cc(/cc) 0.4E18~1E18
Resistividad (ohm.cm) N / A
Movilidad (cm2/vs) ≥1000
DEP(/cm2) ≤5000
Espesor (um) 350±20
TTV (um) <10
TTR(um) <10
Arco (um) <15
Deformación (eh) <15
Superficie Lado 1: Pulido Lado 2: Grabado
embalaje Cassette o solo
