Sustratos sin dopar de oblea de GaAs de 51 mm y 2 pulgadas Longitud de IF de 7 mm

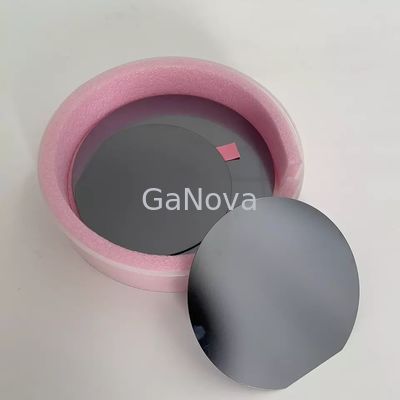

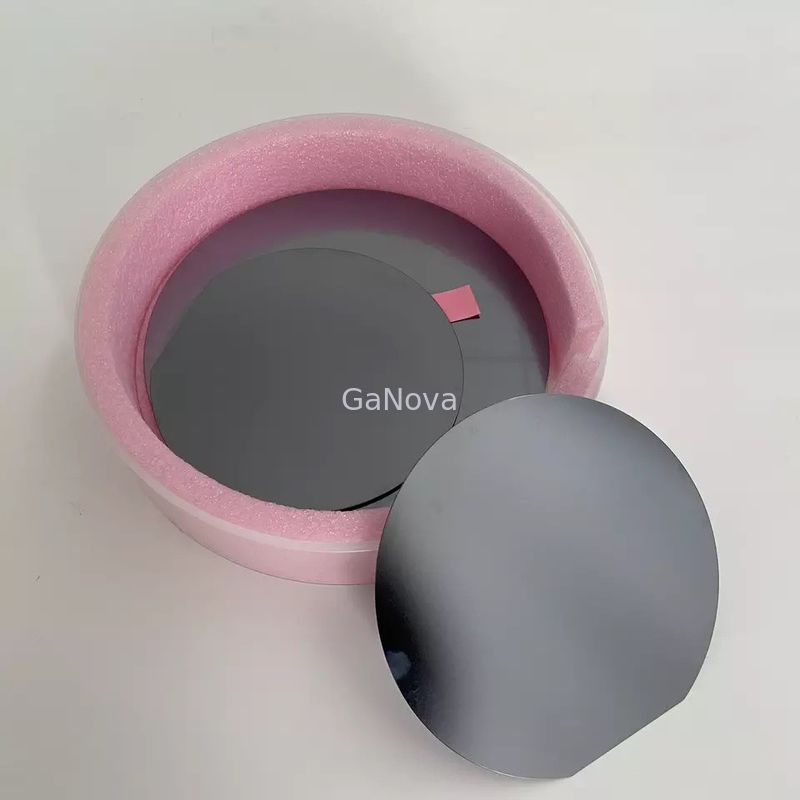

Ampliación de imagen : Sustratos sin dopar de oblea de GaAs de 51 mm y 2 pulgadas Longitud de IF de 7 mm

Datos del producto:

Lugar de origen:	Suzhou China
Nombre de la marca:	GaNova
Certificación:	UKAS/ISO9001:2015
Número de modelo:	JDCD10-001-002

Pago y Envío Términos:

Detalles de empaquetado:	Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Tiempo de entrega:	3-4 días de la semana
Condiciones de pago:	T/T
Capacidad de la fuente:	10000pcs/Month

Contacto

Sustratos sin dopar de oblea de GaAs de 51 mm y 2 pulgadas Longitud de IF de 7 mm

descripción

Método del crecimiento:	FVG	Tipo de conducta:	S-C-N
Nombre de producto:	Oblea de GaAs-Si	DE Orientación:	EJ[0-1-1]±0,5°
DE Longitud (mm):	17±1	SI Orientación:	EJ[0-11]±0,5°
Resaltar:	oblea gaas de 2 pulgadas , sustrato de arseniuro de galio 7 mm , oblea gaas de 51 mm

50,8±0,2 mm 2 pulgadas GaAs (100) Sustratos sin dopar 7±1 mm Longitud IF

Descripción general

Con el desarrollo de mini-LED y micro-LED, los LED de luz roja producidos con sustratos de GaAs se utilizan cada vez más para pantallas y en AR/VR.
La eficiencia de conversión de un panel de celdas solares de alta eficiencia basado en GaAs es de hasta un 40 %.En la actualidad, dichos paneles de células solares se utilizan ampliamente en aplicaciones de vehículos aéreos no tripulados y automóviles solares.

Oblea de GaAs-Si
Método de crecimiento	FVG
Tipo de conducta	SCN
dopante	GaAs-Si
Orientación	(100)15°±0,5° Apagado Hacia<111>A
Ángulo de orientación	0°
DE Orientación	EJ[0-1-1]±0,5°
DE Longitud (mm)	17±1
SI Orientación	EJ[0-11]±0,5°
SI Longitud (mm)	7±1
Diámetro (mm)	50,8±0,2
cc(/cc)	0.4E18~1E18
Resistividad (ohm.cm)	N / A
Movilidad (cm²/vs)	≥1000
DEP(/cm²)	≤5000
Espesor (um)	350±20
TTV (um)	<10
TTR(um)	<10
Arco (um)	<15
Deformación (eh)	<15
Superficie	Lado 1: Pulido Lado 2: Grabado
embalaje	Cassette o solo

Sobre nosotros

Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.

Preguntas más frecuentes

P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.
