Dopante sin impurificar de los substratos 2inch GaAs Si de VGF GaAs

Dopante sin impurificar de los substratos 2inch GaAs Si de VGF GaAs
Dopante sin impurificar de los substratos 2inch GaAs Si de VGF GaAs

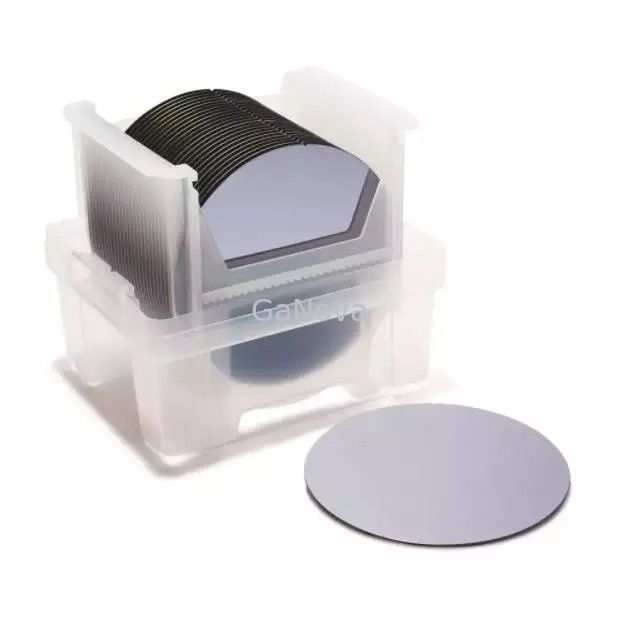

Ampliación de imagen :  Dopante sin impurificar de los substratos 2inch GaAs Si de VGF GaAs

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD10-001-002
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Tiempo de entrega: 3-4 días de la semana
Condiciones de pago: T/T
Capacidad de la fuente: 10000pcs/Month

Dopante sin impurificar de los substratos 2inch GaAs Si de VGF GaAs

descripción
Nombre de producto: Sustratos no dopados de GaAs (100) Método del crecimiento: FVG
Tipo de conducta: S-C-N dopante: GaAs-Si
DE Orientación: EJ[0-1-1]±0,5° SI Orientación: EJ[0-11]±0,5°
Resaltar:

Substratos sin impurificar de VGF

,

Substratos S-C-N del GaAs

,

Substratos sin impurificar del GaAs

100) substratos sin impurificar de 2inch GaAs ((100) 15°±0.5° de TowardA<111>

100) substratos sin impurificar de 2inch GaAs (

Descripción

El GaAs es un material del semiconductor con características de excelente rendimiento incluyendo hueco de banda directo, alta movilidad de electrón, eficacia de conversión de poco ruido, y alta de alta frecuencia.

Oblea GaAs-Si

Método del crecimiento

VGF
Tipo de la conducta S-C-N
Dopante GaAs-Si
Orientación (100) 15°±0.5° de TowardA<111>
Ángulo de la orientación
De la orientación EJ [0-1-1] ±0.5°
De la longitud (milímetros) 17±1
SI orientación EJ [0-11] ±0.5°
SI longitud (milímetros) 7±1
Diámetro (milímetros) 50.8±0.2
Cc (/c.c.) 0.4E18~1E18
Resistencia (ohm.cm) N/A
Movilidad (cm2/v.s) ≥1000
EPD (/cm2) ≤5000
Grueso (um) 350±20
TTV (um) <10>
TTR (um) <10>
Arquee (um) <15>
Defórmese (um) <15>
Superficie Side1: Side2 pulido: Grabado al agua fuerte
Empaquetado Casete o solo

Sobre nosotros

Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.

FAQ

Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <> >=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
