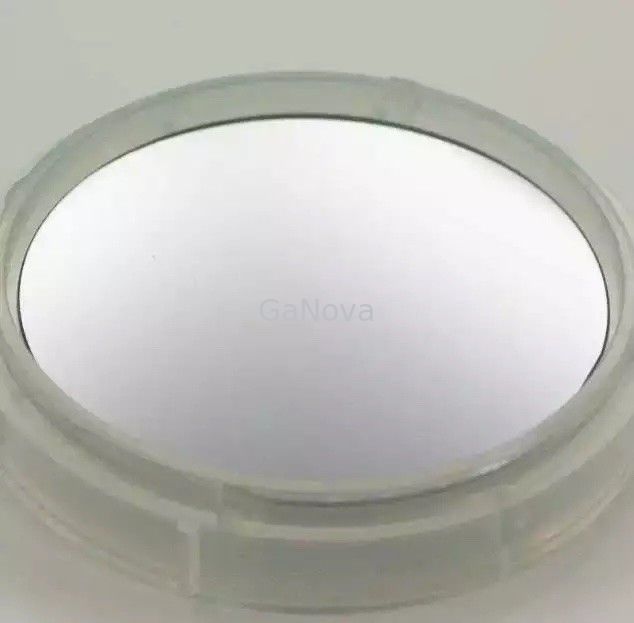

VGF 2 pulgadas GaAs Epi Oblea Substratos sin dopar Lado Pulido Grabado

VGF 2 pulgadas GaAs Epi Oblea Substratos sin dopar Lado Pulido Grabado
VGF 2 pulgadas GaAs Epi Oblea Substratos sin dopar Lado Pulido Grabado

Ampliación de imagen :  VGF 2 pulgadas GaAs Epi Oblea Substratos sin dopar Lado Pulido Grabado

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD10-001-002
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Tiempo de entrega: 3-4 días de la semana
Condiciones de pago: T/T
Capacidad de la fuente: 10000pcs/Month

VGF 2 pulgadas GaAs Epi Oblea Substratos sin dopar Lado Pulido Grabado

descripción
Nombre de producto: Sustratos sin dopar GaAs (100) de 2 pulgadas Método del crecimiento: FVG
Ángulo de orientación: DE Orientación: EJ[0-1-1]±0,5°
DE Longitud (mm): 17±1 SI Orientación: EJ[0-11]±0,5°
Resaltar:

Oblea VGF GaAs Epi

,

espesor 350um de oblea gaas

,

lado de oblea GaAs Epi pulido

Sustratos sin dopar GaAs (100) de 2 pulgadas



Descripción general

El arseniuro de galio de una oblea de GaAs tiene el atributo de generar luz láser a partir de la electricidad de manera directa.Hay dos tipos de oblea de GaAs;monocristalino y policristalino.Estas obleas se utilizan en la producción de microelectrónica y optoelectrónica para fabricar LED, circuitos de microondas y LD.También se implementa en paneles solares.



Oblea de GaAs-Si

Método de crecimiento

FVG
Tipo de conducta SCN
dopante GaAs-Si
Orientación (100)15°±0,5° Apagado Hacia<111>A
Ángulo de orientación
DE Orientación EJ[0-1-1]±0,5°
DE Longitud (mm) 17±1
SI Orientación EJ[0-11]±0,5°
SI Longitud (mm) 7±1
Diámetro (mm) 50,8±0,2
cc(/cc) 0.4E18~1E18
Resistividad (ohm.cm) N / A
Movilidad (cm2/vs) ≥1000
DEP(/cm2) ≤5000
Espesor (um) 350±20
TTV (um) <10
TTR(um) <10
Arco (um) <15
Deformación (eh) <15
Superficie Lado 1: Pulido Lado 2: Grabado
embalaje Cassette o solo





Sobre nosotros

Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.



Preguntas más frecuentes

P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.
