JDCD08-001-005 Oblea de sustrato de zafiro R-Plane de 4 pulgadas

Certificación
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaciones
Estoy en línea para chatear ahora

JDCD08-001-005 Oblea de sustrato de zafiro R-Plane de 4 pulgadas

JDCD08-001-005 Oblea de sustrato de zafiro R-Plane de 4 pulgadas
JDCD08-001-005 Oblea de sustrato de zafiro R-Plane de 4 pulgadas

Ampliación de imagen :  JDCD08-001-005 Oblea de sustrato de zafiro R-Plane de 4 pulgadas

Datos del producto:
Número de modelo: JDCD08-001-005
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Condiciones de pago: T/T

JDCD08-001-005 Oblea de sustrato de zafiro R-Plane de 4 pulgadas

descripción
Material: Pureza elevada Al2O3 Diámetro: 100.0±0.2m m
Grueso: los 460±25μm Orientación superficial: R-avión (11-20) ±0.3°
R-avión: CCW 45±2°/C en R Longitud plana primaria: 32,5±1,0
Resaltar:

Wafer de 4 pulgadas de zafiro y sustrato

JDCD08-001-005 Oblea de sustrato de zafiro R-Plane de 4 pulgadas



La alta pureza y resistencia del zafiro es un material excelente y aceptado por la industria para la fabricación de semiconductores.Su durabilidad y resistencia al rayado hacen que Sapphire sea ideal para entornos de vacío y alta resistencia al plasma para soportar el grabado.


En la producción práctica, la oblea de zafiro se fabrica cortando la barra de cristal y luego esmerilando y puliendo.Generalmente, la oblea semiconductora se corta en una oblea mediante una máquina cortadora de alambre o multialambre.



Sustratos Al2O3 de alta pureza del plano R de 4 pulgadas
Artículo Especificación
Material Al2O3 de alta pureza
Diámetro 100,0±0,2 mm
Espesor 460±25μm
Orientación Plano R (11-20) ± 0,3 °
Orientación plana primaria 45±2°/C CCW en R
Longitud plana primaria 32,5±1,0
TTV ≤15 μm
Arco ≤15 μm
Deformación ≤20 μm
Rugosidad de la superficie frontal (Ra) Ra≤0.3nm
Rugosidad de la superficie posterior (Ra 0,8~1,2 μm
Marca láser reverso

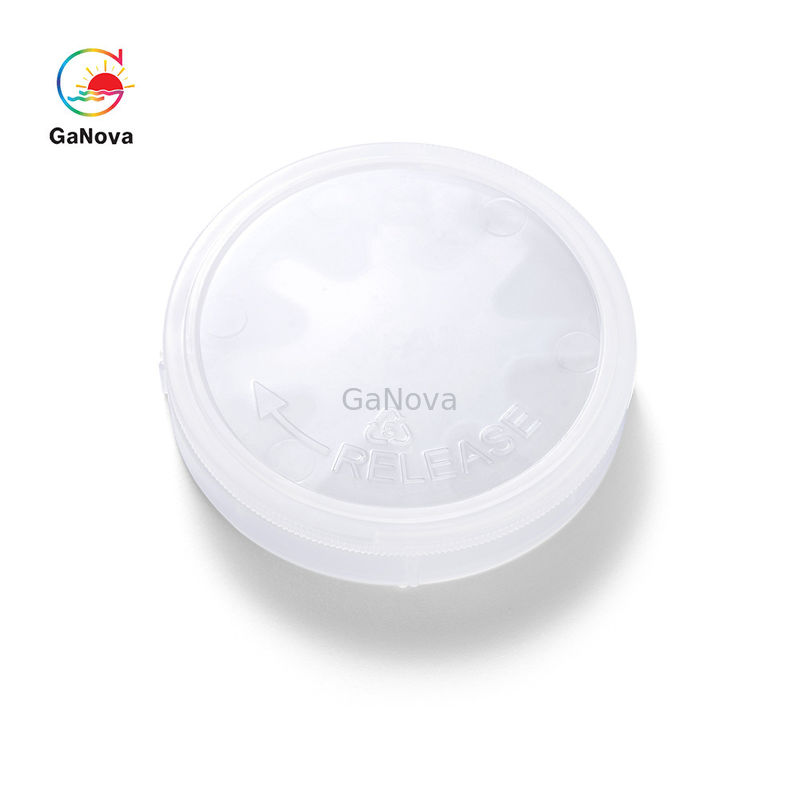

Paquete

25 piezas/casselte, sellado al vacío,

Sala blanca clase 100 archivada con nitrógeno







Sobre nosotros

Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.





Preguntas más frecuentes

P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.
