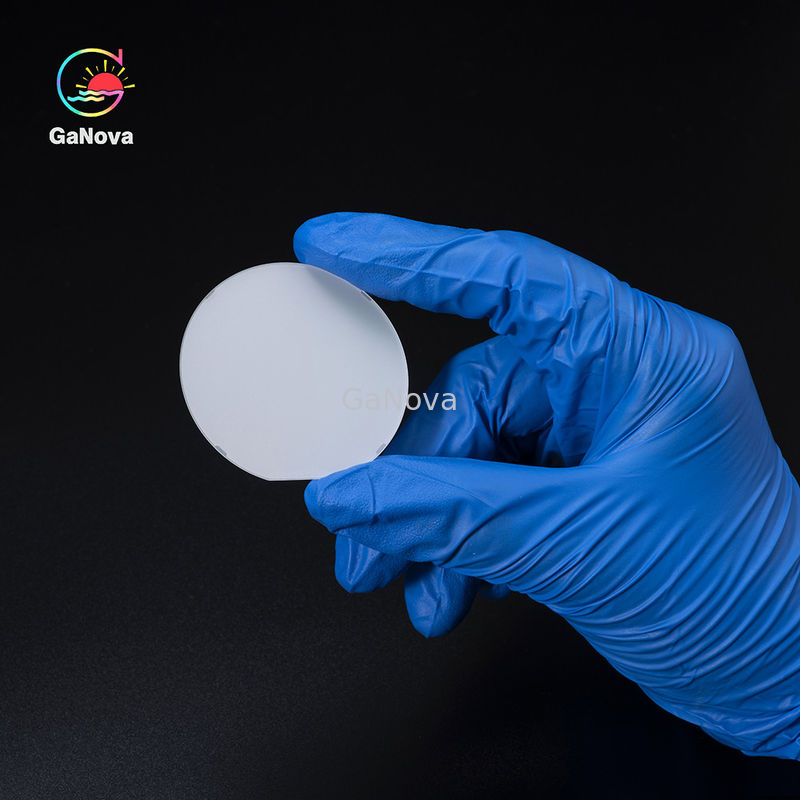

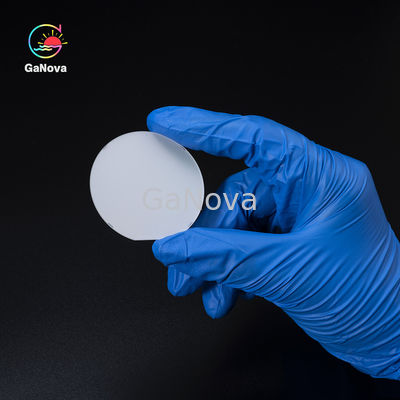

R-avión Sapphire Substrate Wafer de JDCD08-001-004 2inch

R-avión Sapphire Substrate Wafer de JDCD08-001-004 2inch
R-avión Sapphire Substrate Wafer de JDCD08-001-004 2inch

Ampliación de imagen :  R-avión Sapphire Substrate Wafer de JDCD08-001-004 2inch

Datos del producto:
Número de modelo: JDCD08-001-004
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Condiciones de pago: T/T

R-avión Sapphire Substrate Wafer de JDCD08-001-004 2inch

descripción
Orientación superficial: Plano R,0±0.1° Orientación plana: C en R,CCW45±1°
Grueso: μm 500±15 R-avión: R9
Diámetro: 50.8±0.10m m Material: Substrato
Resaltar:

Wafer de 2 pulgadas de zafiro y sustrato

R-avión Sapphire Substrate Wafer de JDCD08-001-004 2inch

El zafiro es uno de los minerales más duros en Tierra-más apenas que de acero, aunque más frágil que diamante.

Los dos colores más raros del zafiro son Padparadscha y azul del aciano. Los zafiros más estimados son zafiros de Cachemira de un azul brillante, aterciopelado de las montañas en la India. El zafiro pasado de Cachemira fue minado en 1927.

substratos de la pureza elevada Al2O3 del R-avión de 2 pulgadas

Parámetros

Especificación
Unidad Blanco Tolerancia
Material Pureza elevada Al2O3 (los >99.995%)
Diámetro milímetro 50,8 ±0.10
Grueso μm 500 ±15
Orientación superficial Avión de R, 0±0.1°
Orientación plana C en R, CCW45±1°
Longitud plana milímetro 16,0 ±1
R-avión R9
Aspereza superficial delantera (Ra) nanómetro <0.3
Aspereza superficial trasera (Ra) μm 0.8~1.2
Calidad superficial delantera El espejo pulió, EPI-listo
Borde de la oblea R-tipo o T-tipo
Anchura del chaflán μm 80~160
TTV μm ≤5
LTV (5x5m m) μm ≤1.5
Arco μm 0~-5
Deformación μm ≤10
Marca del laser Como cliente requerido

Sobre nosotros

Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.

FAQ

Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <> >=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
