JDCD10-001-005 2 pulgadas GaAs ((111) Substratos dopados con Zn

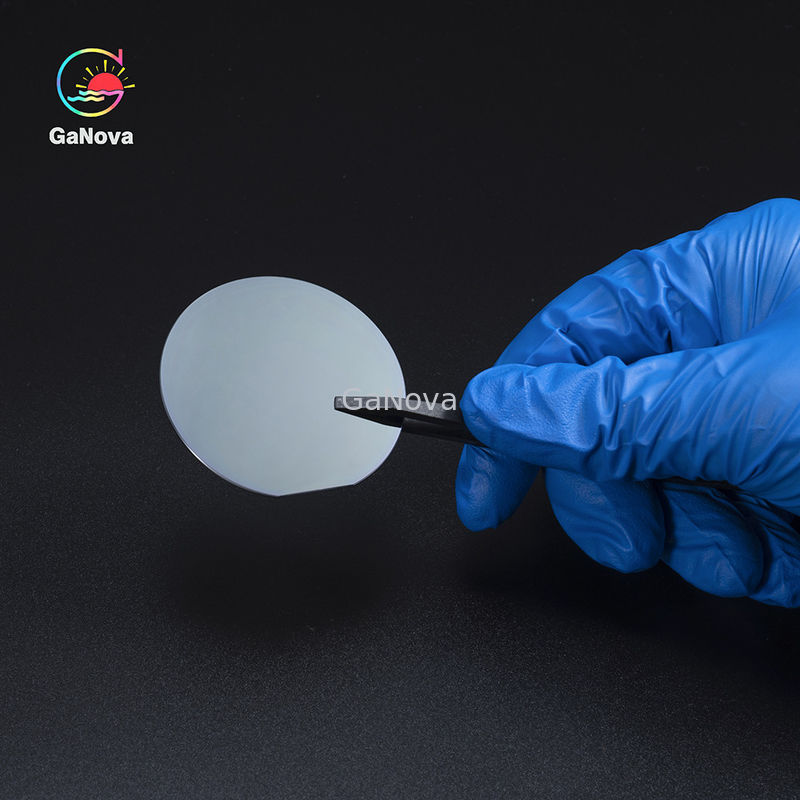

Ampliación de imagen : JDCD10-001-005 2 pulgadas GaAs ((111) Substratos dopados con Zn

Datos del producto:

Lugar de origen:	Suzhou China
Nombre de la marca:	GaNova
Certificación:	UKAS/ISO9001:2015
Número de modelo:	JDCD10-001-005

Pago y Envío Términos:

Detalles de empaquetado:	Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Tiempo de entrega:	3-4 días de la semana
Condiciones de pago:	T/T
Capacidad de la fuente:	10000pcs/Month

Contacto

JDCD10-001-005 2 pulgadas GaAs ((111) Substratos dopados con Zn

descripción

Nombre de producto:	Oblea de GaAs-Si	Método del crecimiento:	FVG
Tipo de conducta:	S-C-N	Orientación:	(100)15°±0,5° Apagado Hacia<111>A
Ángulo de orientación:	180°	DE Orientación:	EJ[0-1-1]±0,5°
DE Longitud (mm):	17±1	SI Longitud (mm):	7±1
Resaltar:	Substrato de 2 pulgadas de Zn , Substratos dopados con Zn

Sustratos dopados con Zn de GaAs(111) de 2 pulgadas

Descripción general
Los cristales de GaAs se pueden crear a través de tres métodos diferentes.Uno de los métodos más comunes es el proceso de congelación de gradiente vertical, que implica hacer crecer cristales y cortarlos, seguido de redondear los bordes y pulirlos en obleas.Otro método es la técnica Bridgman-Stockbarger.

Oblea de GaAs-Zn
Método de crecimiento	FVG
Tipo de conducta	SCN
dopante	GaAs-Zn
Orientación	(100)15°±0,5° Apagado Hacia<111>A
Ángulo de orientación	180°
DE Orientación	EJ[0-1-1]±0,5°
DE Longitud (mm)	17±1
SI Orientación	EJ[0-11]±0,5°
SI Longitud (mm)	7±1
Diámetro (mm)	50,8±0,2
cc(/cc)	0.2E19~4.0E19
Resistividad (ohm.cm)	N / A
Movilidad (cm²/vs)	≥1000
DEP(/cm²)	≤5000
Espesor (um)	350±25
TTV (um)	<10
TTR(um)	<10
Arco (um)	<15
Deformación (eh)	<15
Superficie	Lado 1: Pulido Lado 2: Grabado
Epi-Ready	Sí
embalaje	Casete

Sobre nosotros

Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.

Preguntas más frecuentes

P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.
