JDCD10-001-004 2 pulgadas de GaAs (111) Substratos dopados con Si

Certificación
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaciones
Estoy en línea para chatear ahora

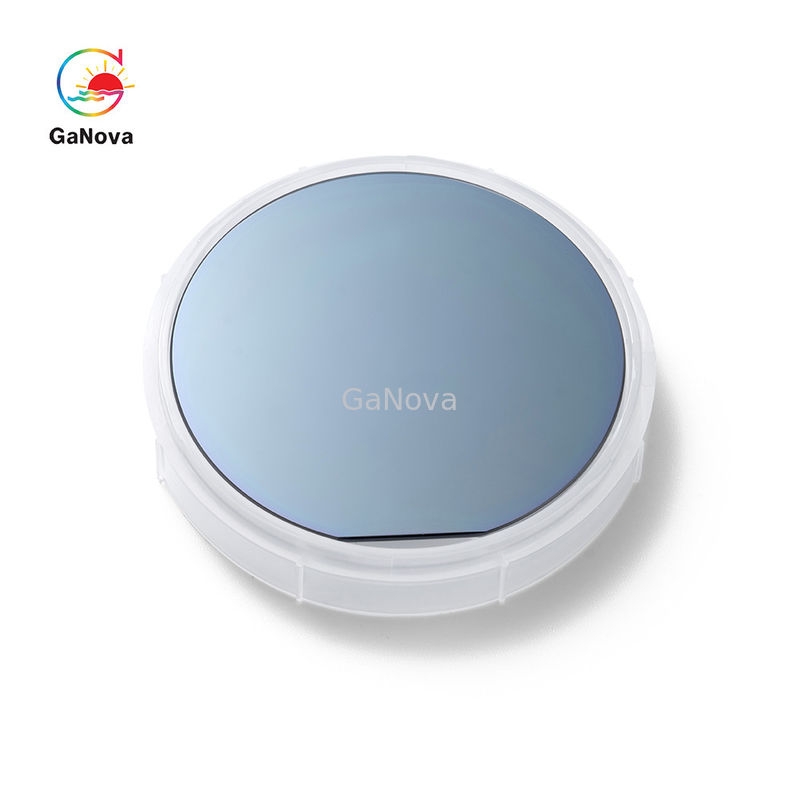

JDCD10-001-004 2 pulgadas de GaAs (111) Substratos dopados con Si

JDCD10-001-004 2 pulgadas de GaAs (111) Substratos dopados con Si
JDCD10-001-004 2 pulgadas de GaAs (111) Substratos dopados con Si

Ampliación de imagen :  JDCD10-001-004 2 pulgadas de GaAs (111) Substratos dopados con Si

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD10-001-004
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Tiempo de entrega: 3-4 días de la semana
Condiciones de pago: T/T
Capacidad de la fuente: 10000pcs/Month

JDCD10-001-004 2 pulgadas de GaAs (111) Substratos dopados con Si

descripción
Nombre de producto: Oblea de GaAs-Si Ángulo de orientación:
DE Orientación: EJ[0-1-1]±0,5° DE Longitud (mm): 17±1
SI Orientación: EJ[0-11]±0,5° SI Longitud (mm): 7±1
Diámetro (mm): 50,8±0,2 CC(/cc): 0.4E18~1E18
Resaltar:

2 " Substratos dopados con Si

,

Substrato dopado de 2 pulgadas

111) substratos Si-dopados de 2inch GaAs (

Descripción

El galio en una oblea del GaAs está en el general usado en la producción de semiconductores, de barómetros, de diodos electroluminosos, de termómetros y de circuitos electrónicos. Es un metal plateado y muy suave que hace fácil ser utilizado en microprocesadores también. El elemento del galio, que es una clase de metal transitorio del poste, tiene la capacidad de enlazar fácilmente con la mayor parte de los metales en la tierra. Se despliega altamente en la producción de aleaciones de temperatura de fusión baja.

Oblea GaAs-Si

Método del crecimiento

VGF
Tipo de la conducta S-C-N
Dopante GaAs-Si
Orientación (100) 15°±0.5° de TowardA<111>
Ángulo de la orientación
De la orientación EJ [0-1-1] ±0.5°
De la longitud (milímetros) 17±1
SI orientación EJ [0-11] ±0.5°
SI longitud (milímetros) 7±1
Diámetro (milímetros) 50.8±0.2
Cc (/c.c.) 0.4E18~1E18
Resistencia (ohm.cm) N/A
Movilidad (cm2/v.s) ≥1000
EPD (/cm2) ≤5000
Grueso (um) 350±20
TTV (um) <10>
TTR (um) <10>
Arquee (um) <15>
Defórmese (um) <15>
Superficie Side1: Side2 pulido: Grabado al agua fuerte
Empaquetado Casete o solo

Sobre nosotros

Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.

FAQ

Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <> >=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
