Datos del producto:
|
| Nombre de producto: | GaN Single Crystal Substrate libre | Grueso: | 350 ±25µm |
|---|---|---|---|
| TTV: | ≤ el 10µm | Arco: | - ≤ el 10µm del ARCO del ≤ del 10µm |
| Densidad de dislocación: | A partir del ⁵ la 1 x 10 al ² del cm⁻ de 3 x 10 ⁶ | Densidad macra del defecto: | ² 0cm⁻ |
| Resaltar: | Oblea epitaxial GaN tipo SI,oblea epi gan de 5x10,5 mm2 |
||

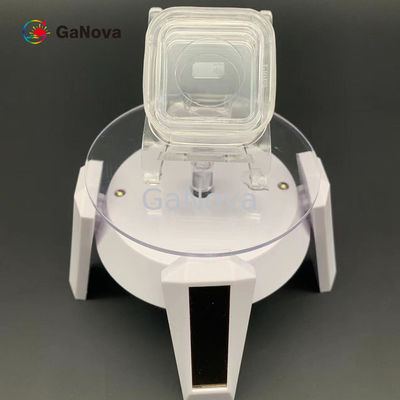

5*10mm2Sustrato monocristalino de GaN autónomo (20-21)/(20-2-1) tipo SI no dopado
5*10mm2SP-face (20-21)/(20-2-1) Sustrato monocristalino de GaN independiente de tipo SI no dopado Resistividad > 106Oblea de dispositivos RF de Ω·cm
Descripción general
El nitruro de galio es una tecnología de semiconductores utilizada para aplicaciones de semiconductores de alta potencia y alta frecuencia.El nitruro de galio presenta varias características que lo hacen mejor que el GaAs y el silicio para varios componentes de alta potencia.Estas características incluyen un voltaje de ruptura más alto y una mejor resistividad eléctrica.
| (20-21)/(20-2-1) Face Free-calleaDakota del Norteinortegramo GRAMOanorte Subcallereal academia de bellas artestmis | ||||
| Artículo |
GaN-FS-SP-US |
GaN-FS-SP-NS |
GaN-FS-SP-SI-S |
Observaciones: Se utiliza un ángulo de arco circular (R < 2 mm) para distinguir la superficie delantera y la trasera. |
| Dimensiones | 5x10mm2 | |||
| Espesor | 350 ±25 micras | |||
| Orientación |
(20-21)/(20-2- 1) plano fuera de ángulo hacia el eje A 0 ±0,5° (20-21)/(20-2- 1) plano fuera del ángulo hacia el eje C - 1 ±0,2° |
|||
| Tipo de conducción | tipo N | tipo N | Semiaislante | |
| Resistividad (300K) | < 0,1 Ω·cm | < 0,05 Ω·cm | > 106Ω·cm | |
| TTV | ≤ 10 micras | |||
| ARCO | - 10 µm ≤ ARCO ≤ 10 µm | |||
| Rugosidad de la superficie frontal |
< 0,2 nm (pulido); o < 0,3 nm (pulido y tratamiento superficial para epitaxia) |
|||
| Rugosidad de la superficie trasera |
0,5 ~ 1,5 micras opción: 1~3 nm (molienda fina);< 0,2 nm (pulido) |
|||
| Densidad de dislocación | Desde 1x105a 3 x 106cm-2 | |||
| Densidad de macrodefectos | 0cm-2 | |||
| Área utilizable | > 90% (exclusión de bordes) | |||
| Paquete | Empaquetado en un ambiente de sala limpia de clase 100, en un contenedor de 6 PCS, bajo una atmósfera de nitrógeno | |||
Apéndice: El diagrama del ángulo de corte incorrecto
Si δ1= 0 ±0,5°, entonces (20-21)/(20-2- 1) el ángulo de desviación del plano hacia el eje A es 0 ±0,5°.
Si δ2= - 1 ±0,2°, entonces (20-21)/(20-2- 1) el ángulo de desviación del plano hacia el eje C es - 1 ±0,2°.
