Datos del producto:
|
| Diámetro: | 2" | Grado: | Primero |
|---|---|---|---|
| Método del crecimiento: | CZ | Orientación: | <1-0-0><1-1-1>,<1-1-0> |
| Tipo/dopante: | Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb | Espesor (μm): | 279 |
| Tolerancia del grueso: | ± estándar los 25μm, ± máximo los 5μm de las capacidades | resistencia: | 0.001-100 ohmio-cm |
| Superficial acabado: | P/E, P/P, E/E, G/G | TTV (μm): | <10μm estándar, Capabilities<5μm máximo |
| Arco/deformación: | <40μm estándar, Capabilities<20μm máximo | Partícula: | <10> |
| Resaltar: | 5" oblea del Si,tipo substrato de silicio 4" de p,6" oblea del Si |
||

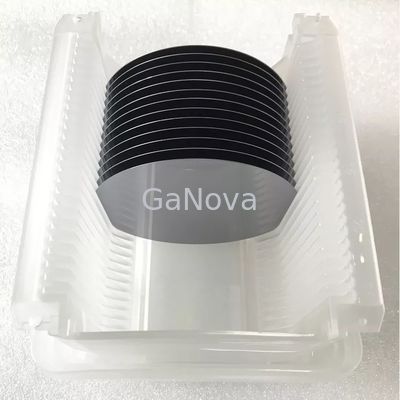

2"/3"/4"/5"/6"/8"/12" tipo de la oblea de silicio P/boro, tipo de N/Phos, N Type/As, N Type/Sb
dispositivos de 2 pulgadas de la oblea de silicio MEMS, circuitos integrados, substratos dedicados para los dispositivos discretos
Descripción
La oblea de silicio puede ser n-tipo o p-tipo para la anodización. En primer lugar, las obleas de silicio son limpiadas por los diversos solventes del alcohol en un limpiador ultrasónico para obtener el silicio poroso puro. Los solventes usados son generalmente acetona, isopropanol, y agua desionizada.
Los investigadores quieren generalmente quitar la capa nativa del óxido antes de la anodización del silicio. El HF diluido se puede utilizar para quitar una capa nativa del óxido que forme naturalmente en la superficie en la temperatura ambiente después de fabricar.
Especificación
| oblea de silicio | |
|
Diámetro
|
2"/3"/4"/5"/6"/8"/12" |
| Grado | Primero |
| Método del crecimiento | CZ |
| Orientación | <1-0-0><1-1-1>,<1-1-0> |
| Tipo/dopante | Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb |
| Grueso (μm) | 279/380/525/625/675/725/775 |
| Tolerancia del grueso | ± estándar los 25μm, ± máximo los 5μm de Capabilit/IES |
| Resistencia | 0.001-100 ohmio-cm |
| Superficial acabado | P/E, P/P, E/E, G/G |
| TTV (μm) | Estándar <10> |
| Arco/deformación | Estándar <40> |
| Partícula | <10> |
