Datos del producto:
|
| Orientación superficial: | Uno-avión (11-20) | Material: | ₃ del ₂ O del Al de la pureza elevada (los >99.995%) |
|---|---|---|---|
| Grueso: | 430 ±15μm | R-avión: | R9 |
| Diámetro: | 50,8 ±0.10 | Borde de la oblea: | R-tipo |
| Resaltar: | Sapphire Wafer EPI Ready,sustrato de zafiro led R9,oblea de zafiro A Plane |
||
Al de alta pureza2O3＞99,995 % Sustrato de zafiro Oblea pulido espejo EPI-Ready

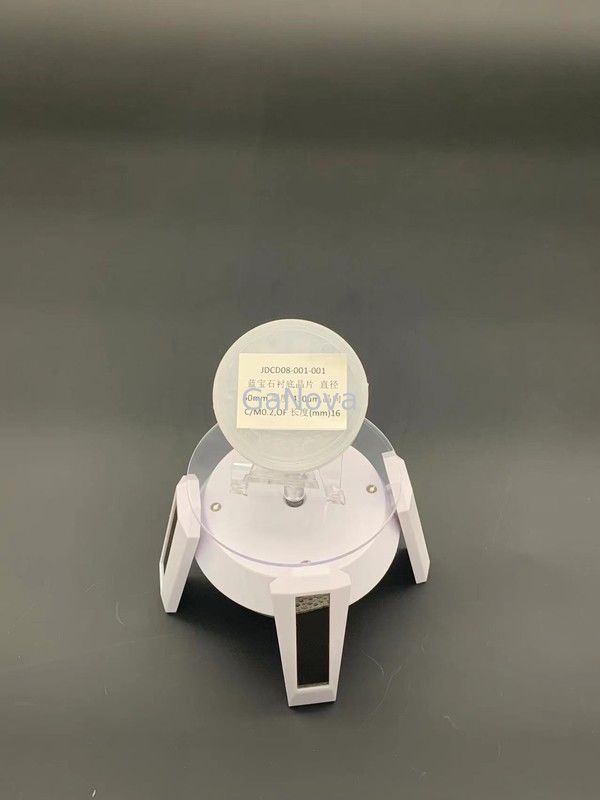

JDCD08-001-001 Oblea de sustrato de zafiro de 50 mm de diámetro, Thk 430 μm, orientación del cristal C/M0.2, OF longitud (mm) 16 LED chip, material de sustrato
Sustrato de zafiro El sustrato de zafiro es un material de ventana superior para muchas aplicaciones IR de 3 µm a 5 µm, ya que ofrece resistencia a altas temperaturas, choque térmico, erosión por agua y arena, pequeña pérdida dieléctrica, excelente aislamiento eléctrico, con importantes características mecánicas y químicas, y rascarseTenemos sustratos de zafiro C-Plane R-Plane.Sustratos de zafiro del plano C utilizados para desarrollar compuestos III-V y II-VI como GaN para LED azul y diodos láser.
|
Parámetros |
Especificación | ||
| Unidad | Objetivo | Tolerancia | |
| Material | Al de alta pureza2O3(＞99.995%) | ||
| Diámetro | milímetro | 50.8 | ±0,10 |
| Espesor | micras | 430 | ±15 |
| Orientación de la superficie | C-avión (0001) | ||
| -Ángulo fuera del eje M | grado | 0.20 | ±0,10 |
| -Ángulo fuera del eje A | grado | .00 | ±0,10 |
| Orientación plana | Avión A (11-20) | ||
| -Ángulo de desplazamiento plano | grado | 0.0 | ±0,2 |
| Longitud plana | milímetro | 16.0 | ±1 |
| R-plano | R9 | ||
| Rugosidad de la superficie frontal (Ra) | Nuevo Méjico | ＜0.3 | |
| Rugosidad de la superficie posterior | micras | 0,8~1,2 μm | |
| Calidad de la superficie frontal | Espejo pulido, EPI-Ready | ||
| Borde de oblea | tipo R | ||
| Amplitud de chaflán | micras | 80-160 | |
| Ángulo incluido en radianes entre el borde plano y el borde redondo | milímetro | R=9 | |
| TTV | micras | ≤5 | |
| LTV (5x5mm) | micras | ≤1.5 | |
| Arco | micras | 0~-5 | |
| Deformación | micras | ≤10 | |
| Marca láser | Como cliente requerido | ||
Sobre nosotros
Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.
Preguntas más frecuentes
P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.
Persona de Contacto: Xiwen Bai (Ciel)
Teléfono: +8613372109561
