Datos del producto:
|
| Tipo: | Zafiro plano | Nombre de producto: | azul del GaN-en-zafiro 4inch/oblea verde del LED |
|---|---|---|---|
| Polaco: | Solo lado pulido (SSP)/lado doble pulido (DSP) | Dimensión: | 100 ± 0.2m m |
| Orientación: | Avión de C (0001) del ángulo hacia M-AXIS 0,2 ± 0.1° | Grueso: | 650 ± los 25μm |
| Resaltar: | 100m m GaN Epitaxial Wafer,5um gan en las obleas del zafiro,GaN Epitaxial Wafer 5um |
||
± 0.2m m de la dimensión 100 4 ± azul los 0.5μm del grueso 5,5 de la pulgada LED GaN Epitaxial Wafer On Sapphire SSP
oblea epitaxial azul de 4 pulgadas LED GaN en el zafiro SSP
Los investigadores de Carolina State University del norte y el Purdue University han mostrado que el nitruro del galio del material del semiconductor (GaN) es no tóxico y es compatible con las células humanas – apertura de la puerta en el uso del material en una variedad de tecnologías biomédicas del implante.
Los LED, diodos electroluminosos, son las fuentes de luz que son económicas de energía y se pueden hacer en una variedad de colores. El galio es un componente principal en muchas luces LED, con diversos compuestos del galio produciendo diversa luz coloreada cuando está expuesto a una corriente eléctrica.
| azul del GaN-en-zafiro 4inch/oblea verde del LED | ||||
|
Substrato |
Tipo | Zafiro plano |
|
|
| Polaco | Solo lado pulido (SSP)/lado doble pulido (DSP) | |||
| Dimensión | ± 100 0,2 milímetros | |||
| Orientación | Avión de C (0001) del ángulo hacia M-AXIS 0,2 ± 0.1° | |||
| Grueso | 650 μm del ± 25 | |||
|
Epilayer |
Estructura | uGaN de los 0.2μm pGaN/0.5μm MQWs/2.5μm nGaN/2.0μm | ||
| Grueso | 5,5 ± los 0.5μm | |||
| Aspereza (Ra) | <0> | |||
| Densidad de dislocación | < 5="">8 cm2s | |||
| Longitud de onda | LED azul | LED verde | ||
| 465 ± 10 nanómetro | 525 ± 10 nanómetro | |||
| Longitud de onda FWHMs | < 25="" nm=""> | < 40="" nm=""> | ||
| Chip Performance | Corte-en el μA de voltage@1 | 2.3-2.5V | 2.2-2.4V | |
| Área usable | > el 90% (borde y exclusión macra de los defectos) | |||
|
Paquete |

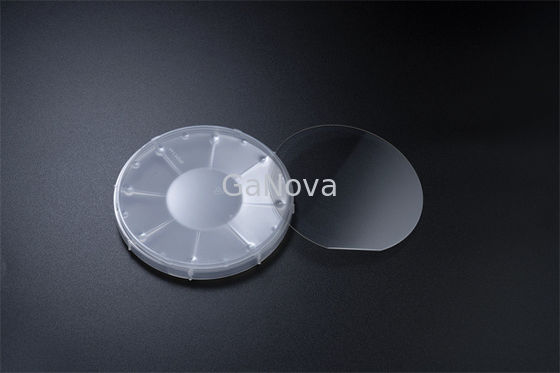

Empaquetado en un recinto limpio en un solo envase de la oblea |
|||
Sobre nosotros
Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.
FAQ
Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <>
>=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
