Datos del producto:
|
| Dimensiones: | ² de 5 x de 10m m | Grueso: | 350 ±25µm |
|---|---|---|---|
| Orientación: | avión (de 11-22) del ángulo hacia M-AXIS 0 aviones de ±0.5° (11-22) del ángulo hacia C-AXIS - 1 ±0.2 | TTV: | ≤ el 10µm |
| Arco: | - ≤ el 10µm del ARCO del ≤ del 10µm | Densidad de dislocación: | A partir del ⁵ la 1 x 10 al ² del cm⁻ de 3 x 10 ⁶ |
| Densidad macra del defecto: | ² 0cm⁻ | Área usable: | > el 90% (exclusión del borde) |
| Resaltar: | 106Ω·Cm GaN Substrato de cristal único,10 mm2 de GaN Substrato de cristal único |
||

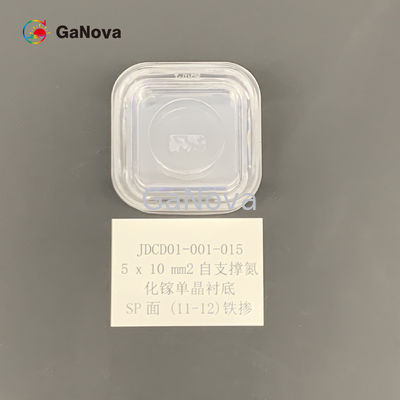

SI-tipo sin impurificar sola resistencia cristalina libre de la SP-cara 5*10mm2 (11-12) del substrato de GaN > 106 Ω·oblea de los radioinstrumentos del cm
Descripción
El mercado del dispositivo de semiconductor de GaN incluye las compañías dominantes tales como Cree, Infineon Technologies, Qorvo, semiconductores de MACOM, de NXP, Mitsubishi Electric, conversión de poder eficiente (EPC), GaN Systems, Nichia Corporation, y Epistar Corporation.
Las obleas finas de Epi son de uso general para los dispositivos del MOS del borde delantero. Epi grueso o las obleas epitaxiales de varias capas se utiliza para los dispositivos principalmente para controlar energía eléctrica, y están contribuyendo a mejorar la eficacia del consumo de energía.
| (11- 22) haga frente a los substratos libres de GaN | ||||
| Artículo |
GAN-FS-SP-U-s
|
GAN-FS-SP-N-s
|
GAN-FS-SP-SI-s |
Observaciones: Un ángulo circular del arco (R < 2="" mm=""> |
| Dimensiones | 5 x 10 milímetros2 | |||
| Grueso | µm 350 ±25 | |||
| Orientación |
avión (de 11-22) del ángulo hacia M-AXIS 0 ±0.5° avión (de 11-22) del ángulo hacia C-AXIS - 1 ±0.2° |
|||
| Tipo de la conducción | N-tipo | N-tipo | Semiaislante | |
| Resistencia (300K) | < 0=""> | < 0=""> | > 106 Ω·cm | |
| TTV | µm del ≤ 10 | |||
| ARCO | - 10 µm del ≤ 10 del ARCO del ≤ del µm | |||
| Front Surface Roughness |
< 0=""> o < 0=""> |
|||
| Aspereza superficial trasera |
0,5 μm ~1,5 opción: 1~3 nanómetro (tierra fina); < 0=""> |
|||
| Densidad de dislocación | A partir de 1 x 105 a 3 x 106 cm2s | |||
| Densidad macra del defecto | 0 cm2s | |||
| Área usable | > el 90% (exclusión del borde) | |||

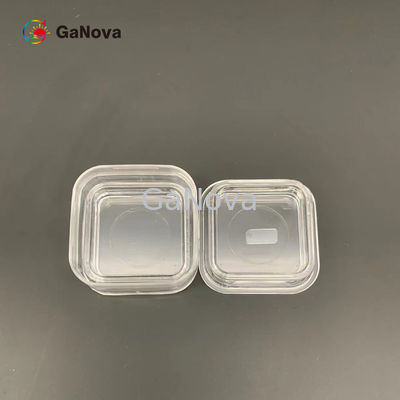

| Paquete | Empaquetado en un ambiente del sitio limpio de la clase 100, en envase de 6 PCS, bajo atmósfera del nitrógeno | |||
Apéndice: El diagrama del ángulo del miscut
Si ±0.5°del δ1 = 0, después el avión (de 11-22) del ángulo hacia M-AXIS es 0 ±0.5°.
Si δ2 = - 1 ±0.2°, después el avión (de 11-22) del ángulo hacia C-AXIS es - 1 ±0.2°.
Sobre nosotros
Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.
FAQ
Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <>
>=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
