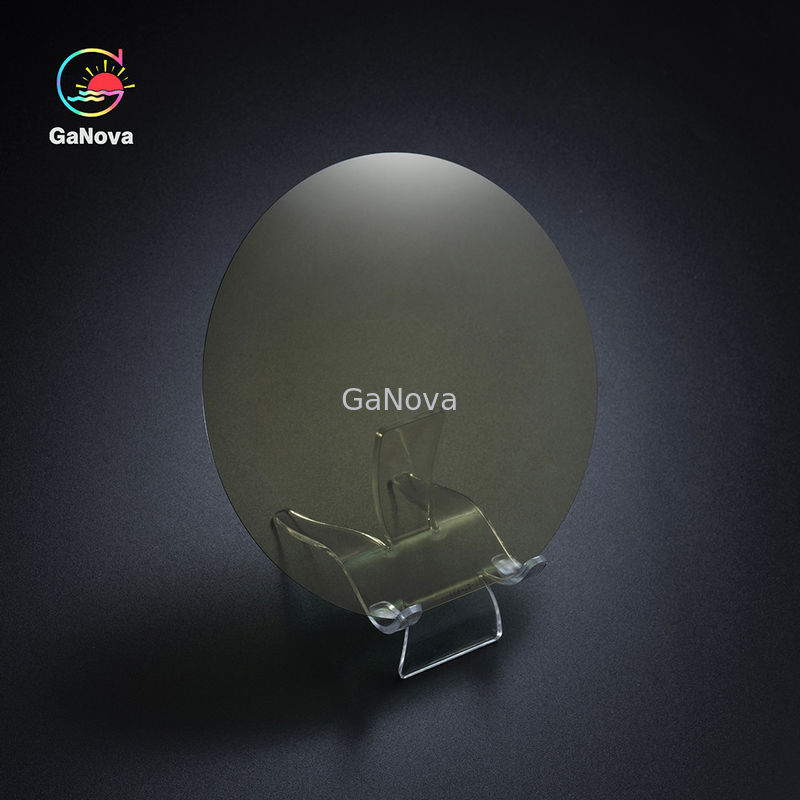

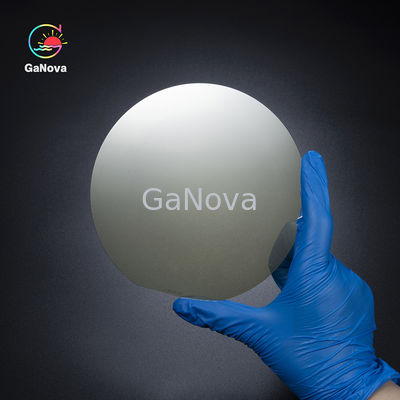

LED azul GaN en oblea de silicio Oblea epitaxial láser azul GaN

LED azul GaN en oblea de silicio Oblea epitaxial láser azul GaN
Blue LED GaN On Silicon Wafer Blue Laser GaN Epitaxial Wafer
LED azul GaN en oblea de silicio Oblea epitaxial láser azul GaN LED azul GaN en oblea de silicio Oblea epitaxial láser azul GaN LED azul GaN en oblea de silicio Oblea epitaxial láser azul GaN

Ampliación de imagen :  LED azul GaN en oblea de silicio Oblea epitaxial láser azul GaN

Datos del producto:
Lugar de origen: China.
Nombre de la marca: Ganova
Número de modelo: JDWY03-002-013
Pago y Envío Términos:
Cantidad de orden mínima: 5
Detalles de empaquetado: Empaquetado en un ambiente del sitio limpio de la clase 100, en el envase 25PCS, bajo atmósfera del
Condiciones de pago: T/T

LED azul GaN en oblea de silicio Oblea epitaxial láser azul GaN

descripción
Dimensión: 2 a 4 pulgadas
Resaltar:

Wafer epitaxial de nitruro de galio a base de silicio

,

Wafer epitaxial de HEMT

,

Ojal epitaxial de 4 pulgadas

Introducción al GaN en la oblea de silicio HEMT Epi


La oblea epitaxial HEMT de nitruro de galio a base de silicio es una oblea epitaxial de transistor de alta movilidad electrónica (HEMT) basada en material de nitruro de galio (GaN).Su estructura incluye principalmente la capa de barrera de AlGaNEsta estructura permite a los HEMT de nitruro de galio tener una alta movilidad de electrones y velocidad de saturación de electrones,que los hace adecuados para aplicaciones de alta potencia y alta frecuencia.
Características estructurales
Heterojunción AlGaN/GaN: el Nitruro de Galio HEMT se basa en la heterojunción AlGaN/GaN, que forma un canal bidimensional de gas electrónico de alta movilidad electrónica (2DEG) a través de la heterojunción.
Tipo de agotamiento y tipo de mejora: las obleas epitaxiales HEMT de nitruro de galio se dividen en tipo de agotamiento (modo D) y tipo de mejora (modo E).El tipo agotado es el estado natural de los dispositivos de alimentación de GaN, mientras que el tipo mejorado requiere procesos especiales para lograrlo.
Proceso de crecimiento epitaxial: El crecimiento epitaxial incluye la capa de nucleación de AlN, la capa de amortiguador de relajación del estrés, la capa de canal de GaN, la capa de barrera de AlGaN y la capa de tapa de GaN.
proceso de fabricación
Crecimiento epitaxial: Crecimiento de una o más capas de películas delgadas de nitruro de galio en un sustrato de silicio para formar obleas epitaxiales de alta calidad.
Capa de pasivación y tapa: La capa de pasivación de SiN y la capa de tapa de u-GaN se utilizan generalmente en obleas epitaxiales de nitruro de galio para mejorar la calidad de la superficie y proteger las obleas epitaxiales.
área de aplicación
Aplicaciones de alta frecuencia: debido a la alta movilidad de electrones y velocidad de saturación de los electrones de los materiales de nitruro de galio,Los HEMT de nitruro de galio son adecuados para aplicaciones de alta frecuencia como la comunicación 5G., radar y comunicaciones por satélite.
Aplicaciones de alta potencia: los HEMT de nitruro de galio funcionan bien en aplicaciones de alto voltaje y alta potencia, adecuadas para campos como vehículos eléctricos, inversores solares y fuentes de alimentación industriales.


Especificaciones del producto



GaN de 2 a 4 pulgadas con LED azul en silicio

Punto de trabajo

Si ((111) sustratos ((1500μm)

AIN El buffer de AlGaN GaN sin dopaje N-GaN MQW (7 parejas) P-AlGaN P-GaN

P++GaN



InGaN-QW GaN-QB
Dimensión 2 pulgadas / 4 pulgadas
El grosor 330 nm 600 nm 800 nm 2800 nm 3nm 5 nm 30 nm 60 nm 20 nm
Composición Al% / reducido / / / / El 15% / /
En % / / / / El 15% / / / /
El dopaje [Si] / / / 8.0E+18 / 2.0E+17 / / /
[Mg] / / / / / / 1.0E+20 3.0E+19 2.0E+20
Laser de longitud de segundo 455 ± 10 nm
Estructura del sustrato 20nmP++GaN/60nmP-GaN/30nmP-AlGaN/5nmGaN-QB/3nmInGaN-QW/2800nmN-GaN/800nmBuffer de GaN/600nmAlGaN no dopado/330nmAIN/Si(111)substratos ((1500μm)
Paquete Embalado en un ambiente de sala limpia de clase 100, en un recipiente de 25 PCS, bajo una atmósfera de nitrógeno
















































Sobre nosotros

Nos especializamos en procesar una variedad de materiales en obleas, sustratos y componentes de vidrio óptico personalizados ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando estrechamente con muchas universidades nacionales y extranjeras., instituciones de investigación y empresas, proporcionan productos y servicios personalizados para sus proyectos de I+D.Es nuestra visión mantener una buena relación de cooperación con todos nuestros clientes por nuestra buena reputación.



LED azul GaN en oblea de silicio Oblea epitaxial láser azul GaN 0LED azul GaN en oblea de silicio Oblea epitaxial láser azul GaN 1






Preguntas frecuentes

P: ¿ Es usted una empresa comercial o un fabricante?
Somos una fábrica.
P: ¿Cuánto dura su plazo de entrega?
Generalmente son 3-5 días si los productos están en stock.
o 7-10 días si las mercancías no están en stock, depende de la cantidad.
P: ¿ Proporciona muestras? ¿ Es gratis o extra?
Sí, podríamos ofrecer la muestra de forma gratuita, pero no pagar el costo de flete.
P: ¿ Cuáles son sus términos de pago?
Pago <= 5000USD, 100% por adelantado.
Pagador >=5000USD, 80% T/T por adelantado, saldo antes del envío.
