Datos del producto:
|
| forma cristalina: | 2 horas | El grosor: | 400±50 |
|---|---|---|---|
| La rugosidad: | Cara del Al: cara de ≤0.5nm N (trasera): ≤1.2μm | Diámetro: | 25.4±0.5 |
| Polytype: | {0001}±0,5° | ||
| Resaltar: | 1 pulgada de oblea,Wafer de aluminio de 1 pulgada,Oferta de nitruro de aluminio |
||
El substrato de AlN es uno del substrato de cerámica más popular que tiene resistencia térmica excelente, alta fuerza mechnical, resistencia de abrasión y pequeña pérdida dieléctrica. La superficie del substrato de AlN es porosidad muy lisa y baja. El nitruro de aluminio tiene conductividad termal más alta, comparada al substrato del alúmina, él es cerca de 7 a 8 veces altas. El substrato de AlN es un material electrónico excelente del paquete.
Una película fina del nitruro de aluminio es una capa de aluminio que sea resistente a las temperaturas altas. Durante temperaturas altas, esta capa de aluminio ayudará a proteger el material. En ambientes de alta presión, puede ser inestable. Puede soportar una gama de temperaturas hasta 980degC. En los niveles inferiores, puede ser tóxica a los seres humanos. También se utiliza en teléfonos móviles. Sus propiedades son extremadamente diversas.

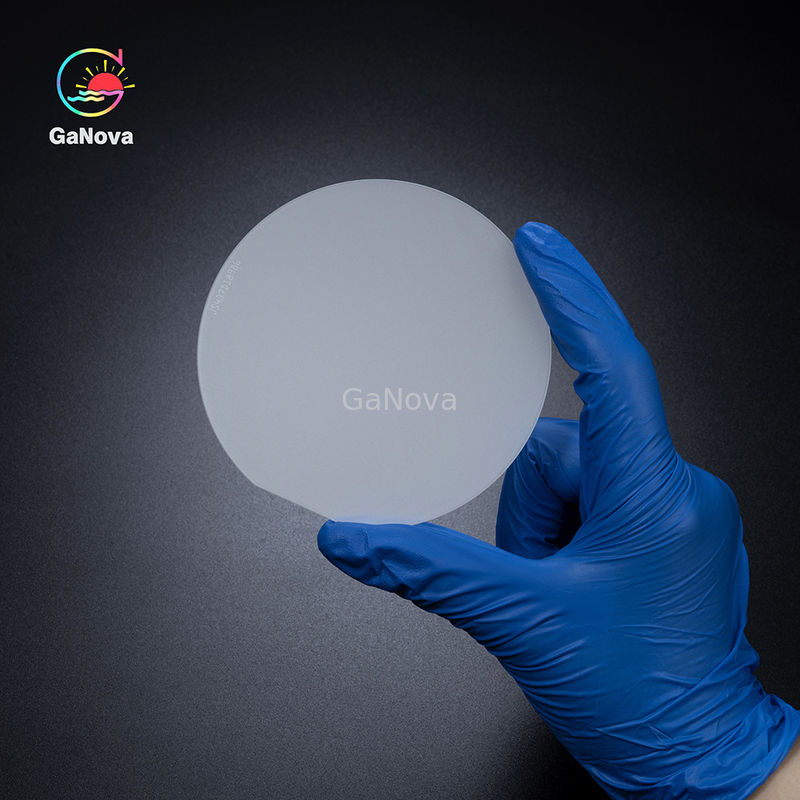

| solo substrato cristalino del nitruro de aluminio 1inch | |||
| Crystal Specifications | Valor de parámetro | ||
| Diámetro (milímetros) | 25.4±0.5 | ||
| Grueso (μm) | 400±50 | ||
| Crystal Form | 2H | ||
| Polytype | {0001} ±0.5° | ||
| Pulido superficial | Superficie de aluminio: pulido químico (el pulido doble puede ser modificado para requisitos particulares) | ||
| Aspereza |
Cara del Al: ≤0.5nm Cara de N (trasera): ≤1.2μm |
||
| aspecto | Correa circular que coloca el borde | ||
| Grado de calidad | Grado de S (estupendo) | Grado de P (Prouduction) | Grado de R (investigación) |
| Medio width@ de la altura de HRXRD {0002} (arco segundo) | ≤150 | ≤300 | ≤500 |
| Medio width@ de la altura de HRXRD {10-12} (arco segundo) | ≤100 | ≤200 | ≤400 |
| absorción coefficient@265nm (cm-1) | ≤50 | ≤70 | ≤100 |
| Exclusión del borde (milímetros) | 1 | 1 | 1 |
| Mellas | / | / | / |
| Microprocesadores | / | / | ≤3 ≤1.0mm acumulativo |
| TUA | el ≥90% | ||
| Orientación de colocación principal del borde | {10-10} ±5.0° | ||
| Orientación de la superficie de situación secundaria |
Cara del Al: Gire a la derecha en dirección del edge90°±5° de colocación principal Cara de N: Gire a la izquierda en dirección del edge90°±5° de colocación principal |
||
| TTV (μm) | ≤30 | ||
| Deformación (μm) | ≤30 | ||
| Arco (μm) | ≤30 | ||
| Grietas | No, ojo desnudo, luz fuerte | ||
| Contaminación | No, ojo desnudo, radiación | ||
| Codificación del laser | La cara de N, es paralelo a al borde de situación principal | ||
| Paquete | Caja monolítica de la oblea | ||
Sobre nosotros
Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.
FAQ
Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <>
>=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
