Datos del producto:
|
| Dimensiones: | φ50.8mm±0.1mm, DE (1-100), Al Face, localizando el borde 16.0± 1.0m m | Substrato: | Zafiro (laterales simples o dobles pulidos) |
|---|---|---|---|
| Tipo de la conducción: | Semiaislante | Zona de exclusión de borde: | <2 mm |
| Aspereza superficial: | Ra | Nombre de producto: | Oblea del nitruro de aluminio |
| XRD FWHM de (002): | ≤80arcsec, ≤100arcsec, ≤120arcsec, ≤160arcsec | XRD FWHM de (102): | ≤650arcsec, ≤550arcsec, ≤450arcsec, ≤400arcsec |
| Resaltar: | Oblea de zafiro plano C,sustrato aln de 50,8 mm |
||
Plano C (0001)±1oAIN en zafiro Wafer Sapphire (pulido de un lado o de dos lados)

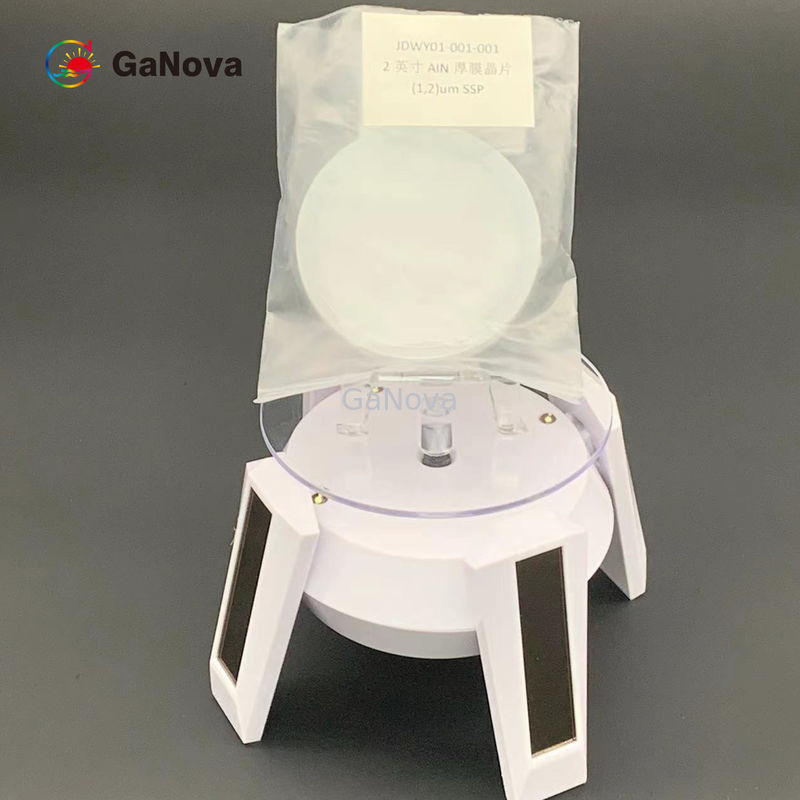

Película gruesa de 2 pulgadas (1,2)Um AIN en oblea de zafiro SSP XRD FWHM Of(002)≤80arcsec(102) ≤650arcsec Chip LED de desinfección UV
El sustrato AlN es uno de los sustratos cerámicos más populares que tiene una excelente resistencia al calor, alta resistencia mecánica, resistencia a la abrasión y pequeña pérdida dieléctrica.La superficie del sustrato AlN es bastante suave y de baja porosidad.El nitruro de aluminio tiene una conductividad térmica más alta, en comparación con el sustrato de alúmina, es de 7 a 8 veces mayor.El sustrato AlN es un excelente material de paquete electrónico.
Proporcionamos sustrato AlN para una amplia gama de aplicaciones, que incluyen componentes microelectrónicos de película delgada y película gruesa, circuito de alta potencia y alta frecuencia RF/microondas y condensador o resistencia, contáctenos para obtener más información sobre productos de obleas de cerámica.
| Artículo | AlN-TCU-C50 | ||
| Dimensiones | φ50,8 mm±0,1 mm, OF(1-100), cara de aluminio, borde de posicionamiento 16,0± 1,0 mm | ||
| Sustrato | Zafiro (pulido de una o dos caras) | ||
| Espesor | 1~5μm | ||
| Orientación |
Plano C (0001)±1o |
||
| Tipo de conducción | Semiaislante | ||
| Calidad cristalina | Espesor | XRD FWHM de (002) | XRD FWHM de (102) |
| [1,2) μm | ≤80arcsec | ≤650arcsec | |
| [2,3) μm | ≤100arcsec | ≤550arcsec | |
| [3,4) μm | ≤120arcsec | ≤450arcsec | |
| [4,5) μm | ≤160arcsec | ≤400arcsec | |
| Zona de exclusión de borde |
<2 mm |
||
| Rugosidad de la superficie | Ra<1.5nm (10*10μm) | ||
| Paquete | Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contenedores individuales de obleas. | ||
Sobre nosotros
Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.
Preguntas más frecuentes
P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.
