Espesor de oblea de silicio semiconductor de 2'' 279 μm

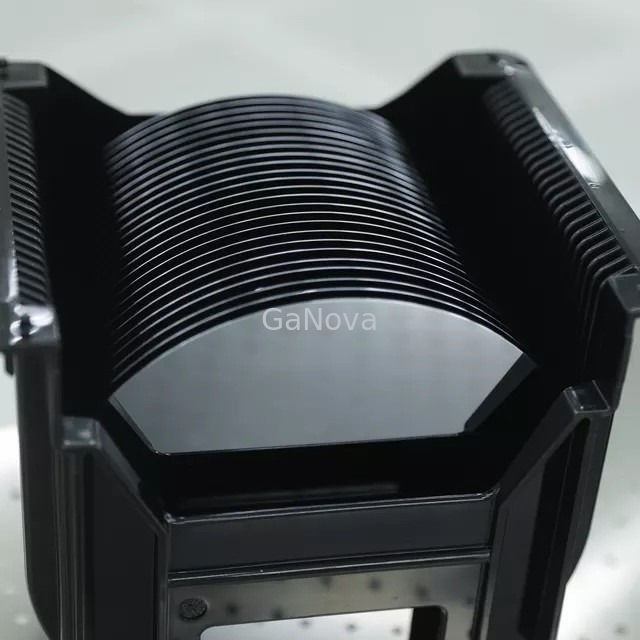

Ampliación de imagen : Espesor de oblea de silicio semiconductor de 2'' 279 μm

Datos del producto:

Lugar de origen:	Suzhou China
Nombre de la marca:	GaNova
Certificación:	UKAS/ISO9001:2015
Número de modelo:	JDCD06-001-002

Pago y Envío Términos:

Cantidad de orden mínima:	1
Detalles de empaquetado:	Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Tiempo de entrega:	3-4 días de la semana
Condiciones de pago:	T/T
Capacidad de la fuente:	50000pcs/month

Contacto

Espesor de oblea de silicio semiconductor de 2'' 279 μm

descripción

Diámetro:	2"	Orientación:	<1-0-0><1-1-1>,<1-1-0>
Tipo/dopante:	Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb	Espesor (μm):	279
Tolerancia del grueso:	± estándar los 25μm, ± máximo los 5μm de las capacidades	resistencia:	0.001-100 ohmio-cm
Superficial acabado:	P/E, P/P, E/E, G/G	TTV (μm):	<10 μm estándar, μm máximo Capabilities<5
Arco/deformación:	<40 μm estándar, μm máximo Capabilities<20	Partícula:	<10>
Resaltar:	Oblea de silicio semiconductor de 2'' , oblea epi de silicio tipo N , oblea de silicio dopada n 279um

Espesor de oblea de silicio de 2 pulgadas (μm) 279 Resistividad 0.001-100 Ohm-cm

Dispositivos MEMS de oblea de silicio de 2 pulgadas, circuitos integrados, sustratos dedicados para dispositivos discretos

Descripción general

Pocos de nosotros tenemos la oportunidad de encontrarnos con una oblea de silicio real en la vida diaria.Este disco ultraplano se pule hasta obtener una superficie similar a la de un espejo y se hace lo más libre posible de pequeñas irregularidades en la superficie, lo que lo convierte en el objeto más plano del mundo.También es ultralimpio, prácticamente libre de micropartículas y otras impurezas.Estas cualidades son necesarias para que pueda utilizarse como material de sustrato de los semiconductores de última generación de la actualidad.

Especificación

oblea de silicio
Diámetro	2"/3"/4"/5"/6"/8"/12"
Calificación	Principal
Crecimiento Método	CZ
Orientación	<1-0-0>,<1-1-1>,<1-1-0>
Tipo/Dopante	Tipo P/Boro, Tipo N/Phos, Tipo N/As, Tipo N/Sb
Espesor (μm)	279/380/525/625/675/725/775
Espesor Tolerancia	Estándar ± 25 μm, capacidades máximas ± 5 μm
Resistividad	0.001-100 ohm-cm
Superficie Finalizado	P/E,P/P,E/E,G/G
TTV (μm)	Estándar <10 μm, capacidades máximas <5 μm
Arco/urdimbre	Estándar <40 μm, capacidades máximas <20 μm
Partícula	<10 a 0,5 μm;<10 a 0,3 μm;<10 a 0,2 μm;

Sobre nosotros

Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.

Preguntas más frecuentes

P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.
