El silicio superficie de la oblea de 8 pulgadas acabó P/P P/E E/E.G. /G

El silicio superficie de la oblea de 8 pulgadas acabó P/P P/E E/E.G. /G
El silicio superficie de la oblea de 8 pulgadas acabó P/P P/E E/E.G. /G

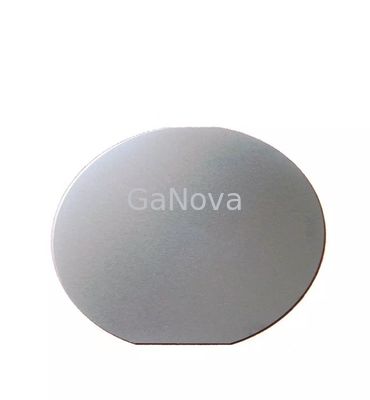

Ampliación de imagen :  El silicio superficie de la oblea de 8 pulgadas acabó P/P P/E E/E.G. /G

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD06-001-002
Pago y Envío Términos:
Cantidad de orden mínima: 1
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Tiempo de entrega: 3-4 días de la semana
Condiciones de pago: T/T
Capacidad de la fuente: 50000pcs/month

El silicio superficie de la oblea de 8 pulgadas acabó P/P P/E E/E.G. /G

descripción
Diámetro: 8" Grado: Primero
Método del crecimiento: CZ Espesor (μm): 725
resistencia: 0.001-100 ohmio-cm Superficial acabado: P/E, P/P, E/E, G/G
Arco/deformación: <40μm estándar, Capabilities<20μm máximo Partícula: <10>
Resaltar:

Silicio oblea de 8 pulgadas

,

substrato de silicio P/P

,

Oblea de 8 pulgadas P/E

dispositivos de 2 pulgadas de la oblea de silicio MEMS, circuitos integrados, substratos dedicados para los dispositivos discretos


Descripción

En vida de cada día vemos apenas nunca una oblea de silicio, pero se utilizan en cada clase de dispositivo electrónico y son imprescindibles en nuestras vidas.
Toda clase de innovación tecnológica ha permitido el desarrollo evolutivo de los dispositivos electrónicos, que han añadido inconmensurablemente a nuestras vidas y facilitaron grandemente progreso cultural.

Especificación

oblea de silicio

Diámetro

2"/3"/4"/5"/6"/8"/12"
Grado Primero
Método del crecimiento CZ
Orientación <1-0-0><1-1-1>,<1-1-0>
Tipo/dopante Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb
Grueso (μm) 279/380/525/625/675/725/775
Tolerancia del grueso ± estándar los 25μm, ± máximo los 5μm de Capabilit/IES
Resistencia 0.001-100 ohmio-cm
Superficial acabado P/E, P/P, E/E, G/G
TTV (μm) Estándar <10 um="">
Arco/deformación Estándar <40 um="">
Partícula <10>
