Sustrato 350um 4H SiC

Sustrato 350um 4H SiC
Sustrato 350um 4H SiC

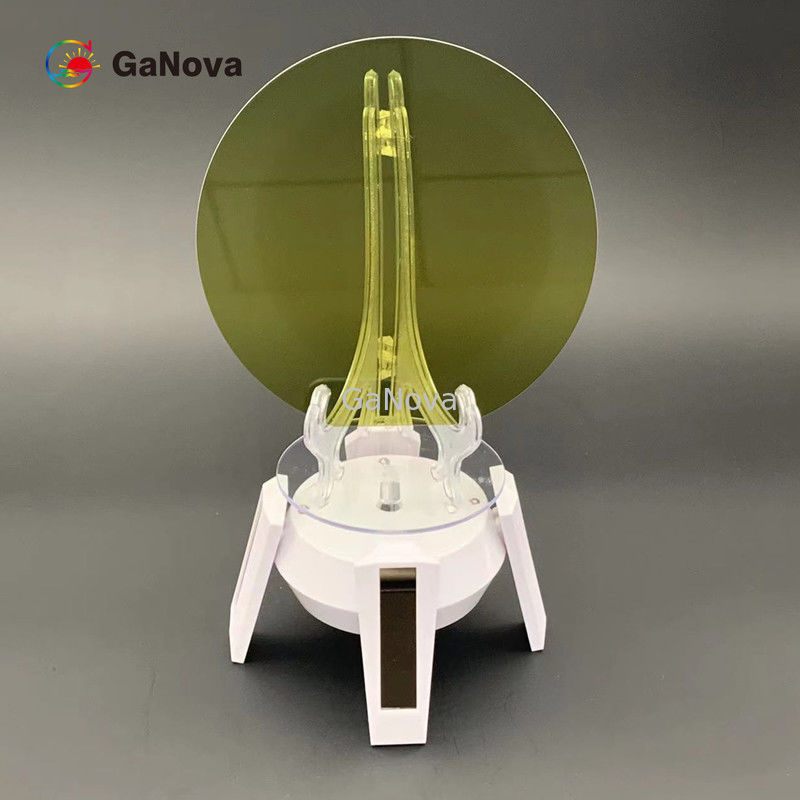

Ampliación de imagen :  Sustrato 350um 4H SiC

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Tiempo de entrega: 3-4 días de la semana
Condiciones de pago: T/T

Sustrato 350um 4H SiC

descripción
Crystal Form: 4h Contaminación de superficies metálicas: (Al, Cr, FE, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, manganeso) cm2s ≤1E11
Nombre de producto: Oblea sic epitaxial Diámetro: 150.0m m +0mm/-0.2mm
Orientación superficial: De fuera del eje: ° de 4°toward <11-20>±0.5 Longitud plana primaria: ± 1.5m m de 47.5m m
Longitud plana secundaria: Ningún plano secundario Orientación plana primaria: To<11-20>±1° paralelo
Misorientation ortogonal: ±5.0°
Resaltar:

Sustrato 350um 4H SiC

,

oblea epitaxial Microww

,

sustrato 4H SiC tipo N

Sustrato 4H-SiC de 6 pulgadas Tipo N P-SBD Grado 350,0±25,0 μm MPD≤0,5/cm2Resistividad 0.015Ω•Cm—0.025Ω•Cm para potencia y microw



Sustrato tipo N 4H-SiC de 6 pulgadas



Descripción general

El carburo de silicio (SiC) es un material de ingeniería cerámico sin óxido que ha suscitado un interés considerable.Las partículas de SiC presentan una expansión térmica relativamente baja, alta conductividad térmica, alta dureza y resistencia a la abrasión y la corrosión.





Propiedad

Grado P-MOS Grado P-SBD Grado D
forma de cristal 4H
politipo Ninguno permitido Área≤5%
(MPD)a ≤0.2 /cm2 ≤0.5 /cm2 ≤5 /cm2
Placas hexagonales Ninguno permitido Área≤5%
Policristal Hexagonal Ninguno permitido
Inclusionesa Área≤0.05% Área≤0.05% N / A
Resistividad 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014 Ω•cm—0,028 Ω•cm
(EPD)a ≤4000/cm2 ≤8000/cm32 N / A
(TED)a ≤3000/cm32 ≤6000/cm32 N / A
(DBP)a ≤1000/cm2 ≤2000/cm2 N / A
(TSD)a ≤600/cm2 ≤1000/cm2 N / A
Error de apilamiento ≤0.5% Área ≤1% Área N / A



Contaminación de superficies metálicas



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Diámetro 150,0 mm +0 mm/-0,2 mm
Orientación de la superficie Fuera del eje: 4 ° hacia <11-20> ± 0,5 °
Longitud plana primaria 47,5 mm ± 1,5 mm
Longitud plana secundaria Sin Piso Secundario
Orientación plana primaria Paralelo a<11-20>±1°
Orientación plana secundaria N / A
Desorientación ortogonal ±5,0°
Acabado de la superficie Cara C: Pulido óptico, Cara Si: CMP
borde de la oblea biselado

Rugosidad de la superficie

(10 μm × 10 μm)

Cara Si Ra≤0,20 nm ; Cara C Ra≤0,50 nm
Espesora 350,0 μm± 25,0 μm
LTV (10 mm × 10 mm)a ≤2 μm ≤3 μm
(TTV)a ≤6 μm ≤10 μm
(ARCO)a ≤15 μm ≤25 μm ≤40 μm
(Deformación)a ≤25 μm ≤40 μm ≤60 μm
Fichas/Sangrías Ninguno permitido ≥0,5 mm de ancho y profundidad Cant.2 ≤1,0 mm de ancho y profundidad

Arañazosa

(Si cara, CS8520)

≤5 y longitud acumulada≤0,5×diámetro de la oblea

≤5 y longitud acumulada≤1,5 × oblea

Diámetro

TUA (2 mm * 2 mm) ≥98% ≥95% N / A
Grietas Ninguno permitido
Contaminación Ninguno permitido
Propiedad Grado P-MOS Grado P-SBD Grado D
Exclusión de borde 3 mm

Observación: se utiliza una exclusión de borde de 3 mm para los elementos marcados cona.
