Datos del producto:
|
| Nombre de producto: | Oblea sic epitaxial | Diámetro: | 150.0m m +0mm/-0.2mm |
|---|---|---|---|
| Orientación superficial: | De fuera del eje: ° de 4°toward <11-20>±0.5 | Longitud plana primaria: | ± 1.5m m de 47.5m m |
| Longitud plana secundaria: | Ningún plano secundario | Orientación plana primaria: | To<11-20>±1° paralelo |
| Misorientation ortogonal: | ±5.0° | Exclusión del borde: | 3m m |
| Resaltar: | oblea sic epitaxial de 446m m,Oblea de silicio epitaxial de 4 H,Oblea sic epitaxial de UKAS |
||

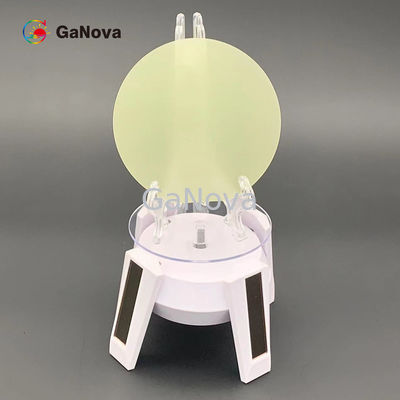

47,5 milímetros de ± oblea sic epitaxial 150,0 milímetro +0mm/-0.2mm to±1° paralelo de 1,5 milímetros<11-20>
JDCD03-001-003
Descripción
Actualmente, hay dos tipos principales sic de obleas. El primer tipo es la oblea pulida, que es un solo disco del carburo de silicio. Se hace sic de cristales de gran pureza, y puede ser 100m m o 150m m en diámetro. Se utiliza en electrónica de alta potencia. El segundo tipo es la oblea cristalina epitaxial del carburo de silicio. Este tipo de oblea es creado añadiendo capas de solos cristales del carburo de silicio a una superficie. Este método requiere el control exacto del grueso del material, y se refiere como n-tipo epitaxia.
|
Propiedad |
Grado P-MOS | Grado de P-SBD | Grado de D |
| Crystal Form | 4H | ||
| Polytype | Ningunos permitieron | El Area≤5% | |
| (MPD) a | ≤0.2 /cm2 | ≤0.5 /cm2 | ≤5 /cm2 |
| Placas del hex. | Ningunos permitieron | El Area≤5% | |
| Polycrystal hexagonal | Ningunos permitieron | ||
| Inclusiones a | El Area≤0.05% | El Area≤0.05% | N/A |
| Resistencia | 0.015Ω•cm-0.025Ω•cm | 0.015Ω•cm-0.025Ω•cm | 0.014Ω•cm-0.028Ω•cm |
| (EPD) a | ≤4000/cm2 | ≤8000/cm2 | N/A |
| (TED) a | ≤3000/cm2 | ≤6000/cm2 | N/A |
| (BPD) a | ≤1000/cm2 | ≤2000/cm2 | N/A |
| (TSD) a | ≤600/cm2 | ≤1000/cm2 | N/A |
| Falta de amontonamiento | Área del ≤0.5% | Área del ≤1% | N/A |
|
Contaminación de metal superficial |
(Al, Cr, FE, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, manganeso) ≤1E11 cm-2 |
||
| Diámetro | 150,0 milímetros +0mm/-0.2mm | ||
| Orientación superficial | De fuera del eje: ° <11-20>de 4°toward ±0.5 | ||
| Longitud plana primaria | 47,5 milímetros de ± 1,5 milímetros | ||
| Longitud plana secundaria | Ningún plano secundario | ||
| Orientación plana primaria | To±1° paralelo<11-20> | ||
| Orientación plana secundaria | N/A | ||
| Misorientation ortogonal | ±5.0° | ||
| Final superficial | C-cara: Polaco óptico, Si-cara: CMP | ||
| Borde de la oblea | El biselar | ||
|
Aspereza superficial (el 10μm×10μm) |
Cara Ra≤0.20 nanómetro del Si; Cara Ra≤0.50 nanómetro de C | ||
| Grueso a | μm 350.0μm± 25,0 | ||
| LTV (10mm×10m m) a | ≤2μm | ≤3μm | |
| (TTV) a | ≤6μm | ≤10μm | |
| (ARCO) a | ≤15μm | ≤25μm | ≤40μm |
| (Deformación) a | ≤25μm | ≤40μm | ≤60μm |
| Microprocesadores/mellas | Ningunos permitieron anchura y profundidad de ≥0.5mm | Anchura y profundidad de Qty.2 ≤1.0 milímetro | |
|
Rasguños a (Cara del Si, CS8520) |
≤5 y diámetro acumulativo de Length≤0.5×Wafer |
≤5 y Length≤1.5×Wafer acumulativo Diámetro |
|
| TUA (2mm*2m m) | el ≥98% | el ≥95% | N/A |
| Grietas | Ningunos permitieron | ||
| Contaminación | Ningunos permitieron | ||
| Propiedad | Grado P-MOS | Grado de P-SBD | Grado de D |
| Exclusión del borde | 3m m | ||
Observación: la exclusión del borde de 3m m se utiliza para los artículos marcados con el A.
