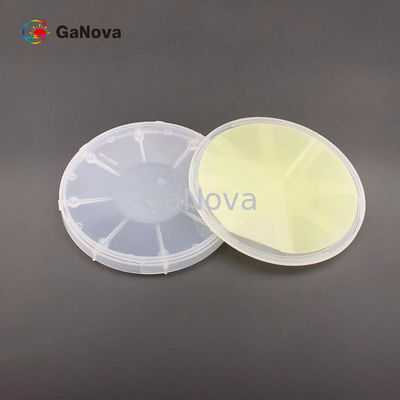

Ampliación de imagen :  4H oblea sic epitaxial 0.015Ω•cm-0.025Ω•² 150,0 milímetro +0mm/-0.2mm del cm ≤4000/cm

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD03-001-003
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Tiempo de entrega: 3-4 días de la semana
Condiciones de pago: T/T

4H oblea sic epitaxial 0.015Ω•cm-0.025Ω•² 150,0 milímetro +0mm/-0.2mm del cm ≤4000/cm

descripción
Nombre de producto: Oblea sic epitaxial Diámetro: 150.0m m +0mm/-0.2mm
Orientación superficial: De fuera del eje: ° de 4°toward <11-20>±0.5 Longitud plana primaria: ± 1.5m m de 47.5m m
Longitud plana secundaria: Ningún plano secundario Orientación plana primaria: To<11-20>±1° paralelo
Misorientation ortogonal: ±5.0° Exclusión del borde: 3m m
Resaltar:

oblea sic epitaxial 4H

,

oblea 0.025Ω del epi del silicio•Cm

,

Oblea sic epitaxial 0.015Ω•Cm

4H oblea sic epitaxial 0.015Ω•cm-0.025Ω•cm ≤4000/cm2 150,0 milímetro +0mm/-0.2mm

JDCD03-001-003

Descripción

El tipo siguiente es carburo de silicio beta. Beta sic se produce en las temperaturas más arriba de 1700 grados de cent3igrado. El carburo alfa es el más común, y tiene una estructura cristalina hexagonal similar a la wurzita. La forma beta es similar al diamante, y se utiliza en algunos usos. Ha sido la opción preferida en los productos semielaborados del poder para los vehículos eléctricos. Varios sic proveedores de tercera persona de la oblea están trabajando actualmente en este nuevo material.

Propiedad

Grado P-MOS Grado de P-SBD Grado de D
Crystal Form 4H
Polytype Ningunos permitieron El Area≤5%
(MPD) a ≤0.2 /cm2 ≤0.5 /cm2 ≤5 /cm2
Placas del hex. Ningunos permitieron El Area≤5%
Polycrystal hexagonal Ningunos permitieron
Inclusiones a El Area≤0.05% El Area≤0.05% N/A
Resistencia 0.015Ω•cm-0.025Ω•cm 0.015Ω•cm-0.025Ω•cm 0.014Ω•cm-0.028Ω•cm
(EPD) a ≤4000/cm2 ≤8000/cm2 N/A
(TED) a ≤3000/cm2 ≤6000/cm2 N/A
(BPD) a ≤1000/cm2 ≤2000/cm2 N/A
(TSD) a ≤600/cm2 ≤1000/cm2 N/A
Falta de amontonamiento Área del ≤0.5% Área del ≤1% N/A

Contaminación de metal superficial

(Al, Cr, FE, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, manganeso) ≤1E11 cm-2

Diámetro 150,0 milímetros +0mm/-0.2mm
Orientación superficial De fuera del eje: ° <11-20>de 4°toward ±0.5
Longitud plana primaria 47,5 milímetros de ± 1,5 milímetros
Longitud plana secundaria Ningún plano secundario
Orientación plana primaria To±1° paralelo<11-20>
Orientación plana secundaria N/A
Misorientation ortogonal ±5.0°
Final superficial C-cara: Polaco óptico, Si-cara: CMP
Borde de la oblea El biselar

Aspereza superficial

(el 10μm×10μm)

Cara Ra≤0.20 nanómetro del Si; Cara Ra≤0.50 nanómetro de C
Grueso a μm 350.0μm± 25,0
LTV (10mm×10m m) a ≤2μm ≤3μm
(TTV) a ≤6μm ≤10μm
(ARCO) a ≤15μm ≤25μm ≤40μm
(Deformación) a ≤25μm ≤40μm ≤60μm
Microprocesadores/mellas Ningunos permitieron anchura y profundidad de ≥0.5mm Anchura y profundidad de Qty.2 ≤1.0 milímetro

Rasguños a

(Cara del Si, CS8520)

≤5 y diámetro acumulativo de Length≤0.5×Wafer

≤5 y Length≤1.5×Wafer acumulativo

Diámetro

TUA (2mm*2m m) el ≥98% el ≥95% N/A
Grietas Ningunos permitieron
Contaminación Ningunos permitieron
Propiedad Grado P-MOS Grado de P-SBD Grado de D
Exclusión del borde 3m m

Observación: la exclusión del borde de 3m m se utiliza para los artículos marcados con el A.
