0.015Ω•cm-0.025Ω•CMP polaco óptico de la Si-cara de la C-cara sic epitaxial de la oblea del cm

0.015Ω•cm-0.025Ω•CMP polaco óptico de la Si-cara de la C-cara sic epitaxial de la oblea del cm
0.015Ω•cm—0.025Ω•cm SiC Epitaxial Wafer C-Face Optical Polish Si-Face CMP
0.015Ω•cm-0.025Ω•CMP polaco óptico de la Si-cara de la C-cara sic epitaxial de la oblea del cm 0.015Ω•cm-0.025Ω•CMP polaco óptico de la Si-cara de la C-cara sic epitaxial de la oblea del cm

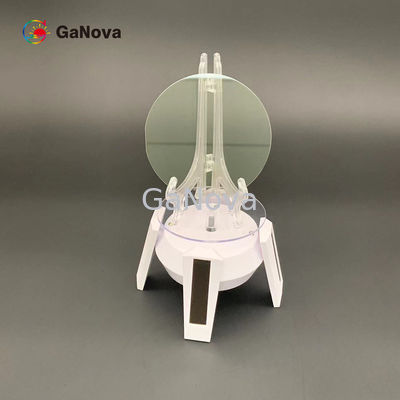

Ampliación de imagen :  0.015Ω•cm-0.025Ω•CMP polaco óptico de la Si-cara de la C-cara sic epitaxial de la oblea del cm

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD03-001-007
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Tiempo de entrega: 3-4 días de la semana
Condiciones de pago: T/T

0.015Ω•cm-0.025Ω•CMP polaco óptico de la Si-cara de la C-cara sic epitaxial de la oblea del cm

descripción
Nombre de producto: especificación del substrato del carburo de silicio de 6 pulgadas de diámetro (sic) Orientación plana primaria: {10-10} ±5.0°
Crystal Form: 4h Longitud plana primaria: 47,5 mm±2.0 milímetro
Diámetro: 149.5mm~150.0m m Orientación de la oblea: De eje: 4.0°toward <1120>±0.5°for 4H-N, en eje: <0001>±0.5°for 4H-SI
Resaltar:

C-cara sic epitaxial de la oblea

,

Sic oblea polaca óptica

,

Oblea sic epitaxial del CMP de la Si-cara

0.015Ω•cm-0.025Ω•C-cara sic epitaxial de la oblea del cm: Polaco óptico, CMP de la Si-cara

Descripción

Sic una oblea es un material del semiconductor hecho del silicio. Una oblea del carburo de silicio es un material cristalino que es hecho grabando al agua fuerte el cristal. Es típicamente fina bastante ser utilizada para los dispositivos de semiconductor del poder. El otro tipo es un tipo de aislador.

La gama de temperaturas es extremadamente importante para eléctrico y los campos magnéticos en semiconductores del poder. Una oblea del carburo de silicio es conductora en ambas direcciones.

especificación del substrato del carburo de silicio de 6 pulgadas de diámetro (sic)
Grado Grado cero de la producción de MPD (grado de Z) Grado simulado (graduado de D)
Diámetro 149.5mm~150.0m m
Grueso 4H-N los 350μm±20μm los 350μm±25μm
4H-SI los 500μm±20μm los 500μm±25μm
Orientación de la oblea De eje: 4.0°toward <1120>±0.5°for 4H-N, en eje: <0001>±0.5°for 4H-SI
Densidad de Micropipe 4H-N ² de ≤0.5cm- ² de ≤15cm-
4H-SI ² de ≤1cm- ² de ≤15cm-
Resistencia 4H-N 0.015~0.025Ω·cm 0.015~0.028Ω·cm
4H-SI ≥1E9Ω·cm ≥1E5Ω·cm
Orientación plana primaria {10-10} ±5.0°
Longitud plana primaria 4H-N 47,5 mm±2.0 milímetro
4H-SI Muesca
Exclusión del borde 3m m
LTV/TTV/Bow /Warp ≤3μm/≤6μm/≤30μm/≤40μm ≤5μm/≤15μm/≤40μm/≤60μm
Aspereza Cara del silicio CMP Ra≤0.2nm Ra≤0.5nm
Cara de carbono Ra≤1.0nm polaco
Grietas del borde por la luz de intensidad alta Ninguno ≤ acumulativo de la longitud 20 milímetros, solo length≤2 milímetro
El ※ embruja las placas por la luz de intensidad alta El area≤0.05% acumulativo El area≤0.1% acumulativo
Áreas de Polytype del ※ por la luz de intensidad alta Ninguno El area≤3% acumulativo
Inclusiones visuales del carbono El area≤0.05% acumulativo El area≤3% acumulativo
Rasguños de la superficie del silicio por la luz de intensidad alta Ninguno Diámetro acumulativo de length≤1×wafer
Borde Chips By High Intensity Light Ningunos permitieron anchura y profundidad de ≥0.2 milímetro 5 permitida, ≤1 milímetro cada uno
Contaminación superficial del silicio por la luz de intensidad alta Ninguno
Empaquetado casete de la Multi-oblea o solo envase de la oblea

Observación: la exclusión del borde de 3m m se utiliza para los artículos marcados con el A.

Sobre nosotros

Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.

FAQ

Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <> >=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
