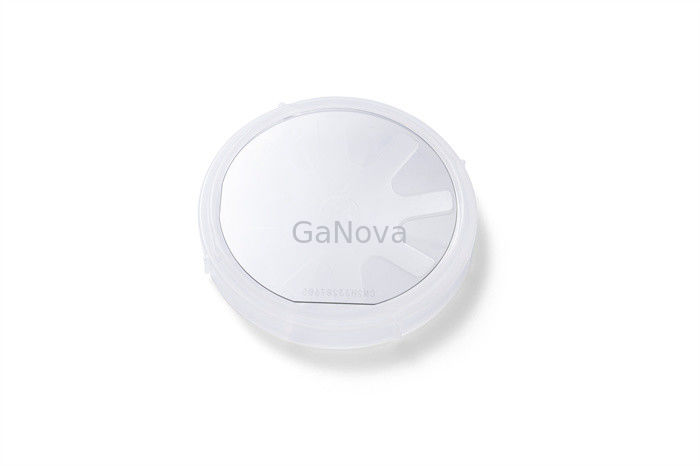

Sin sustrato de SiC plano secundario 150,0 mm 47,5 mm

Sin sustrato de SiC plano secundario 150,0 mm 47,5 mm
Sin sustrato de SiC plano secundario 150,0 mm 47,5 mm

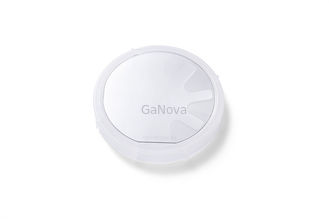

Ampliación de imagen :  Sin sustrato de SiC plano secundario 150,0 mm 47,5 mm

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Pago y Envío Términos:
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Tiempo de entrega: 3-4 días de la semana
Condiciones de pago: T/T

Sin sustrato de SiC plano secundario 150,0 mm 47,5 mm

descripción
Crystal Form: 4h Nombre de producto: Oblea sic epitaxial
Diámetro: 150.0m m +0mm/-0.2mm Orientación superficial: De fuera del eje: ° de 4°toward <11-20>±0.5
Longitud plana primaria: ± 1.5m m de 47.5m m Longitud plana secundaria: Ningún plano secundario
Misorientation ortogonal: ±5.0° Grueso a: 350.0μm± los 25.0μm
Resaltar:

Sin sustrato de SiC plano secundario

,

oblea semiconductora de 47

,

5 mm

Sustrato SiC de 2 pulgadas 150,0 mm +0 mm/-0,2 mm 47,5 mm ± 1,5 mm Sin plano secundario

JDCD03-001-001 Sustrato de SiC de 2 pulgadas Nivel P 4H-N/SI<0001>260 μm±25μm para dispositivos de potencia y dispositivos de microondas



Descripción general

Nuestro enfoque incansable en mejorar continuamente la calidad de los materiales y aumentar los diámetros de los sustratos beneficia directamente a nuestros clientes y socios al mejorar sus rendimientos, reducir sus costos y permitirles fabricar nuevas generaciones de dispositivos capaces de un rendimiento aún mayor.





Propiedad

Grado P-MOS Grado P-SBD Grado D
forma de cristal 4H
politipo Ninguno permitido Área≤5%
(MPD)a ≤0.2 /cm2 ≤0.5 /cm2 ≤5 /cm2
Placas hexagonales Ninguno permitido Área≤5%
Policristal Hexagonal Ninguno permitido
Inclusionesa Área≤0.05% Área≤0.05% N / A
Resistividad 0,015Ω•cm—0,025Ω•cm 0,015Ω•cm—0,025Ω•cm 0,014 Ω•cm—0,028 Ω•cm
(EPD)a ≤4000/cm2 ≤8000/cm32 N / A
(TED)a ≤3000/cm32 ≤6000/cm32 N / A
(DBP)a ≤1000/cm2 ≤2000/cm2 N / A
(TSD)a ≤600/cm2 ≤1000/cm2 N / A
Error de apilamiento ≤0.5% Área ≤1% Área N / A



Contaminación de superficies metálicas



(Al, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca, V, Mn) ≤1E11 cm-2

Diámetro 150,0 mm +0 mm/-0,2 mm
Orientación de la superficie Fuera del eje: 4 ° hacia <11-20> ± 0,5 °
Longitud plana primaria 47,5 mm ± 1,5 mm
Longitud plana secundaria Sin Piso Secundario
Orientación plana primaria Paralelo a<11-20>±1°
Orientación plana secundaria N / A
Desorientación ortogonal ±5,0°
Acabado de la superficie Cara C: Pulido óptico, Cara Si: CMP
borde de la oblea biselado

Rugosidad de la superficie

(10 μm × 10 μm)

Cara Si Ra≤0,20 nm ; Cara C Ra≤0,50 nm
Espesora 350,0 μm± 25,0 μm
LTV (10 mm × 10 mm)a ≤2 μm ≤3 μm
(TTV)a ≤6 μm ≤10 μm
(ARCO)a ≤15 μm ≤25 μm ≤40 μm
(Deformación)a ≤25 μm ≤40 μm ≤60 μm
Fichas/Sangrías Ninguno permitido ≥0,5 mm de ancho y profundidad Cant.2 ≤1,0 mm de ancho y profundidad

Arañazosa

(Si cara, CS8520)

≤5 y longitud acumulada≤0,5×diámetro de la oblea

≤5 y longitud acumulada≤1,5 × oblea

Diámetro

TUA (2 mm * 2 mm) ≥98% ≥95% N / A
Grietas Ninguno permitido
Contaminación Ninguno permitido
Propiedad Grado P-MOS Grado P-SBD Grado D
Exclusión de borde 3 mm

Observación: se utiliza una exclusión de borde de 3 mm para los elementos marcados cona.





Sobre nosotros

Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.



Preguntas más frecuentes

P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.
