JDCD07-001-004 Wafer epitaxial SOI de 7 pulgadas para el procesamiento de MEMS

Certificación
CHINA Shanghai GaNova Electronic Information Co., Ltd. certificaciones
Estoy en línea para chatear ahora

JDCD07-001-004 Wafer epitaxial SOI de 7 pulgadas para el procesamiento de MEMS

JDCD07-001-004 Wafer epitaxial SOI de 7 pulgadas para el procesamiento de MEMS

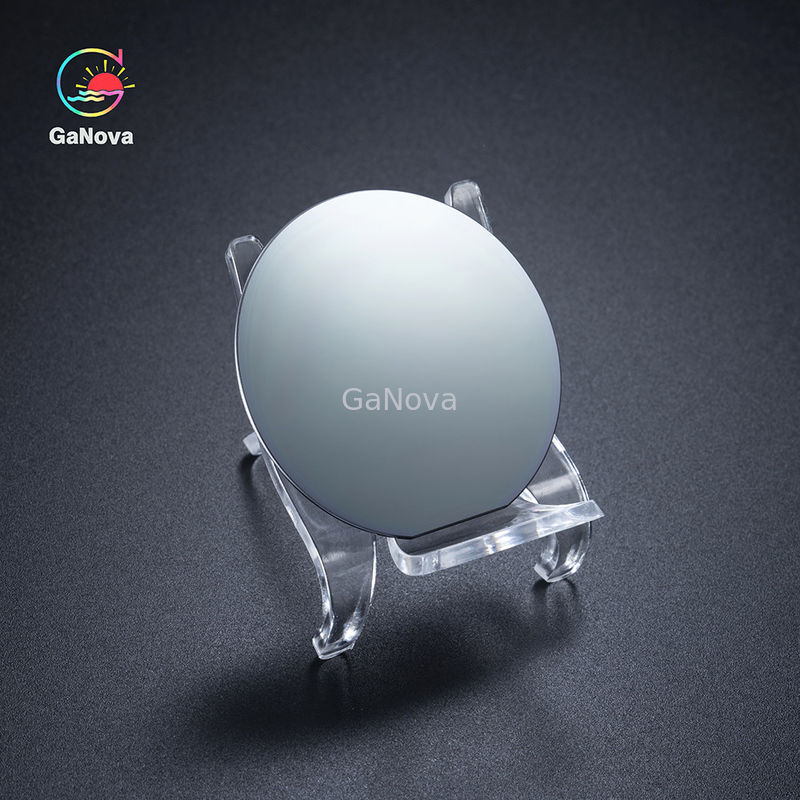

JDCD07-001-004 7 Inch SOI Epitaxial Wafer For MEMS Processing
JDCD07-001-004 Wafer epitaxial SOI de 7 pulgadas para el procesamiento de MEMS JDCD07-001-004 Wafer epitaxial SOI de 7 pulgadas para el procesamiento de MEMS

Ampliación de imagen :  JDCD07-001-004 Wafer epitaxial SOI de 7 pulgadas para el procesamiento de MEMS

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD07-001-004
Pago y Envío Términos:
Cantidad de orden mínima: 1
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Tiempo de entrega: 3-4 días de la semana
Condiciones de pago: T/T
Capacidad de la fuente: 50000pcs/month

JDCD07-001-004 Wafer epitaxial SOI de 7 pulgadas para el procesamiento de MEMS

descripción
Diámetro: 7" Orientación: <100>,<111>
Tipo/dopante: Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb Espesor (μm): 300-725
resistencia: 0.001-20000 Ohmio-cm Superficial acabado: P/P, P/E
Partícula: <10>
Resaltar:

Wafer epitaxial de 7 pulgadas

,

Procesamiento MEMS de oblea epitaxial de SOI

,

Wafer epitaxial de SOI

Oblea epitaxial SOI de 7 pulgadas para procesamiento MEMS




Descripción general
Una oblea de silicio es un material esencial para la fabricación de semiconductores, que se encuentran en todo tipo de dispositivos electrónicos que enriquecen nuestras vidas.Pocos de nosotros tenemos la oportunidad de encontrarnos con una oblea de silicio real en la vida diaria.
Una oblea de silicio es una rebanada delgada de cristal semiconductor, como un material hecho de cristal de silicio, que tiene forma circular.




Especificación



ASIQUE
Diámetro 4'' 5'' 6'' 7''





Capa de dispositivo

dopante Boro, fósforo, arsénico, antimonio, sin dopar
Orientación <100>, <111>
Tipo SIMOX, BESOI, Simbond, Corte inteligente
Resistividad 0,001-20000 ohmios-cm
Espesor (um) 0.2-150
la uniformidad <5%
Capa de CAJA Espesor (um) 0.4-3
Uniformidad <2.5%





Sustrato

Orientación <100>, <111>
Tipo/Dopante Tipo P/Boro, Tipo N/Phos, Tipo N/As, Tipo N/Sb
Espesor (um) 300-725
Resistividad 0,001-20000 ohmios-cm
superficie acabada P/P, P/E
Partícula <10@.0.3um



Sobre nosotros

Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.





Preguntas más frecuentes

P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.
