Proceso de JDCD07-001-002 5-Inch SOI Epitaxial Wafer For MEMS

Proceso de JDCD07-001-002 5-Inch SOI Epitaxial Wafer For MEMS
JDCD07-001-002  5-Inch SOI Epitaxial Wafer For MEMS Processing
Proceso de JDCD07-001-002 5-Inch SOI Epitaxial Wafer For MEMS Proceso de JDCD07-001-002 5-Inch SOI Epitaxial Wafer For MEMS

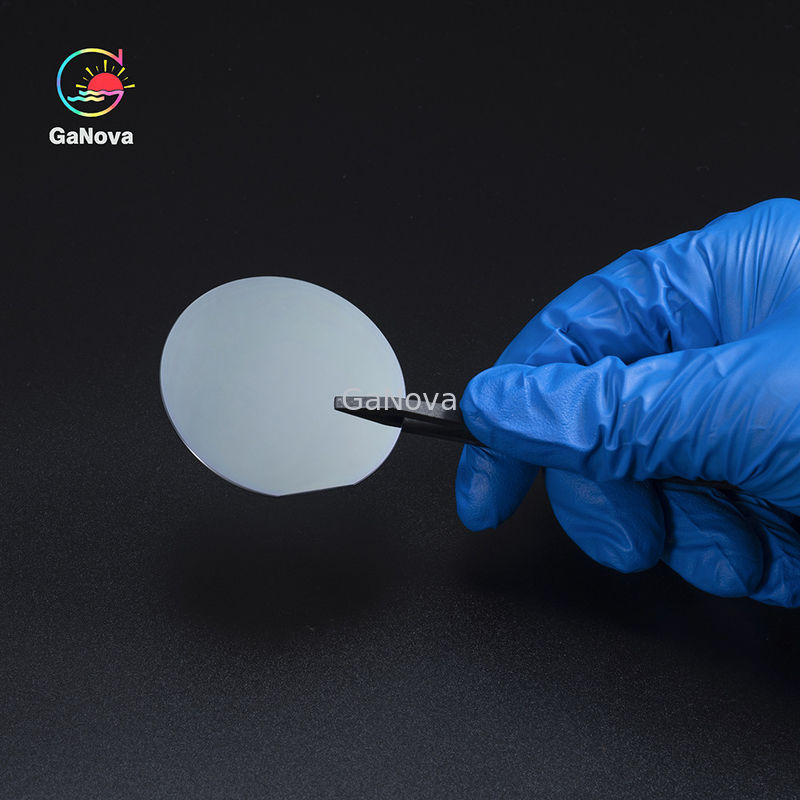

Ampliación de imagen :  Proceso de JDCD07-001-002 5-Inch SOI Epitaxial Wafer For MEMS

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD07-001-002
Pago y Envío Términos:
Cantidad de orden mínima: 1
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Tiempo de entrega: 3-4 días de la semana
Condiciones de pago: T/T
Capacidad de la fuente: 50000pcs/month

Proceso de JDCD07-001-002 5-Inch SOI Epitaxial Wafer For MEMS

descripción
Orientación: <100>,<111> Tipo/dopante: Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb
La uniformidad: <5> resistencia: 0.001-20000 Ohmio-cm
Superficial acabado: P/E, P/P Uniformidad: <2>
Partícula: <10>

oblea epitaxial de 5-inch SOI para el proceso de MEMS


Descripción

Las obleas de silicio (oblea del Si) son rebanadas finas de silicio cristalizado altamente puro. Las obleas de silicio actúan como substrato para los dispositivos microelectrónicos y son especialmente útiles en la construcción de los circuitos electrónicos debido a su conductividad y asequibilidad. El silicio viene séptimo como el elemento más común del universo entero y el segundo elemento común en la tierra. Algunos materiales comunes que contienen el silicio son arena de la playa, cuarzo, pedernal, ágata, entre otros. El silicio es el componente principal en materiales de construcción como ladrillo, el cemento, y el vidrio. También remata la carta como el semiconductor más común que la ha hecho para ser la más ampliamente utilizada del sector electrónico y de tecnología

Especificación

SOI
Diámetro 4' ‘ 5' ‘ 6' ‘ 7' ‘

Capa del dispositivo

Dopante Boro, Phos, arsénico, antimonio, sin impurificar
Orientación <100>,<111>
Tipo SIMOX, BESOI, Simbond, Smart-corte
Resistencia 0.001-20000 Ohmio-cm
Grueso (um) 0.2-150
La uniformidad <5>
Capa de la CAJA Grueso (um) 0.4-3
Uniformidad <2>

Substrato

Orientación <100>, <111>
Tipo/dopante Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb
Grueso (um) 300-725
Resistencia 0.001-20000 Ohmio-cm
Superficial acabado P/P, P/E
Partícula <10>

Sobre nosotros

Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.

FAQ

Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <> >=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
