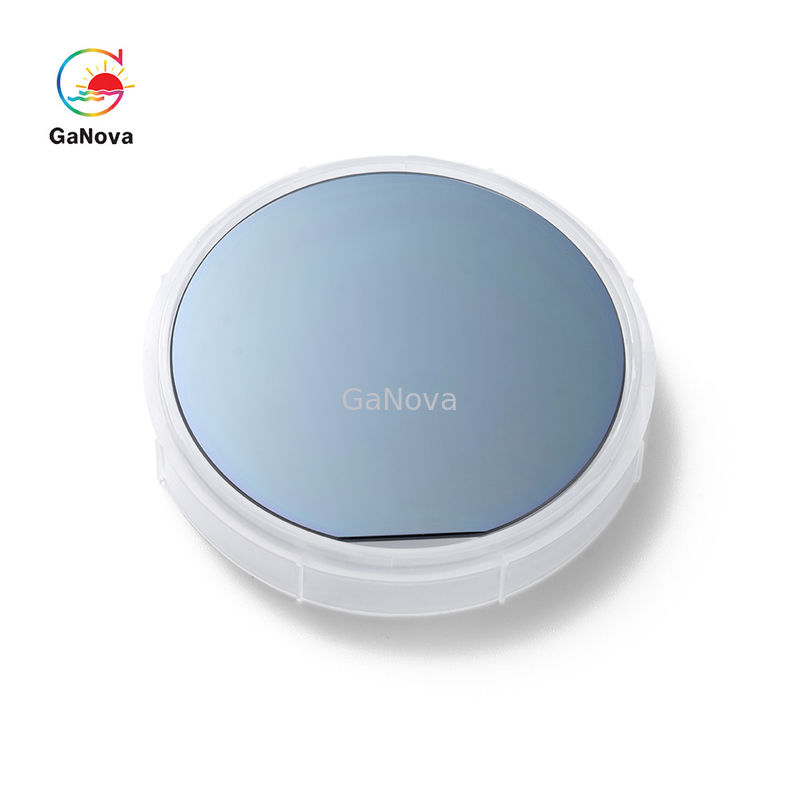

JDCD07-001-001 oblea epitaxial SOI de 4 pulgadas para procesamiento MEMS

JDCD07-001-001 oblea epitaxial SOI de 4 pulgadas para procesamiento MEMS
JDCD07-001-001 4-Inch SOI Epitaxial Wafer For MEMS Processing
JDCD07-001-001 oblea epitaxial SOI de 4 pulgadas para procesamiento MEMS JDCD07-001-001 oblea epitaxial SOI de 4 pulgadas para procesamiento MEMS

Ampliación de imagen :  JDCD07-001-001 oblea epitaxial SOI de 4 pulgadas para procesamiento MEMS

Datos del producto:
Lugar de origen: Suzhou China
Nombre de la marca: GaNova
Certificación: UKAS/ISO9001:2015
Número de modelo: JDCD07-001-001
Pago y Envío Términos:
Cantidad de orden mínima: 1
Detalles de empaquetado: Envasado al vacío en un entorno de sala limpia de clase 10000, en casetes de 25 piezas o en contened
Tiempo de entrega: 3-4 días de la semana
Condiciones de pago: T/T
Capacidad de la fuente: 50000pcs/month
Contacto

JDCD07-001-001 oblea epitaxial SOI de 4 pulgadas para procesamiento MEMS

descripción
Diámetro: 4" Orientación: <100>,<111>
Tipo/dopante: Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb Espesor (μm): 300-725
resistencia: 0.001-20000 Ohmio-cm Superficial acabado: P/P, P/E
Partícula: <10>
Resaltar:

Procesamiento MEMS de oblea epitaxial de SOI

,

Wafer epitaxial SOI de 4 pulgadas

,

Wafer epitaxial de SOI

Oblea epitaxial SOI de 4 pulgadas para procesamiento MEMS




Descripción general

Aunque los cristales de silicio pueden parecer metálicos, no son del todo metales.Debido a los "electrones libres" que se mueven fácilmente entre los átomos, los metales son buenos conductores de electricidad y la electricidad es el movimiento de electrones.Un cristal de silicio puro, por otro lado, es casi un aislante;permitiendo que pase muy poca electricidad a través de él.Sin embargo, esto se puede cambiar a través de un proceso llamado dopaje.





Especificación



ASIQUE
Diámetro 4'' 5'' 6'' 7''





Capa de dispositivo

 dopante Boro, fósforo, arsénico, antimonio, sin dopar
Orientación <100>, <111>
Tipo SIMOX, BESOI, Simbond, Corte inteligente
Resistividad 0,001-20000 ohmios-cm
Espesor (um) 0.2-150
la uniformidad <5%
Capa de CAJA Espesor (um) 0.4-3
Uniformidad <2.5%





Sustrato

 Orientación <100>, <111>
Tipo/Dopante Tipo P/Boro, Tipo N/Phos, Tipo N/As, Tipo N/Sb
Espesor (um) 300-725
Resistividad 0,001-20000 ohmios-cm
superficie acabada P/P, P/E
Partícula <10@.0.3um



Sobre nosotros

Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.





Preguntas más frecuentes

P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.



etiqueta:

Tipo oblea de N del epi del silicio,

tipo substrato de p de silicio,

Oblea de silicio de la CZ
