Datos del producto:
|
| Deformación (μm): | ≤50μm | Diámetro: | 153±0,5 mm |
|---|---|---|---|
| Grueso: | 500±50mm | Arco: | ≤50μm |
| Orientación cristalina: | 4°off-axis toward<11-20>±0.5° | Longitud del borde de posicionamiento principal: | 18,0±2,0 |
| Resaltar: | Cristales de semillas de SiC de grado S,φ153±0,5 mm Cristal de semillas de SiC |
||

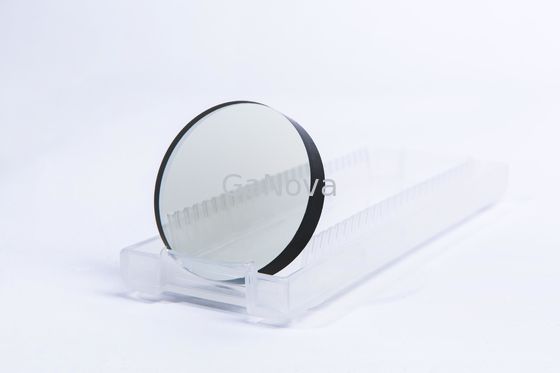

Sic grado 6" del cristal de semilla S grado φ153±0.5mm de S
Sic está un conductor termal excelente. El calor fluirá más fácilmente a través sic que otros materiales del semiconductor. De hecho, en la temperatura ambiente, sic tiene una conductividad termal más alta que cualquier metal. Esta propiedad permite sic a los dispositivos actuar en extremadamente los niveles de poder más elevado y todavía disipar una gran cantidad del exceso de calor generado.
| Grado | Nivel S | Nivel S |
| Especificaciones del cristal de semilla | 6" sic | 6" sic |
| Diámetro (milímetros) | 153±0.5 | 155±0.5 |
| Grueso (μm) | 500±50 | 500±50 |
| Arco (μm) | ≤50 | ≤50 |
| Deformación (μm) | ≤50 | ≤50 |
| Orientación cristalina | 4°off-axis toward±0.5°<11-20> | 4°off-axis toward±0.5°<11-20> |
| Longitud de colocación principal del borde | 18.0±2.0 | 18.0±2.0 |
| Longitud del dege de Subposition | 8.0±2.0 | 8.0±2.0 |
| Colocación de la dirección del borde |
Cara del Si: gire a la derecha a lo largo del lado de colocación principal: 90°±5° Cara de C: gire a la izquierda a lo largo del lado de colocación principal: 90°±5° |
Cara del Si: gire a la derecha a lo largo del lado de colocación principal: 90°±5° Cara de C: gire a la izquierda a lo largo del lado de colocación principal: 90°±5° |
| Resistencia | 0.01~0.04Ω·cm | 0.01~0.04Ω·cm |
| Aspereza superficial | DSP, cara Ra≤1.0nm de C | DSP, cara Ra≤1.0nm de C |
| Solo diámetro cristalino de la zona (milímetros) | ≥150mm | ≥152mm |
| Densidad del Microtubule | ≤0.5/cm2 | ≤0.5/cm2 |
| Lado del hundimiento | ≤2mm | ≤2mm |
| Método de empaquetado | Embalaje de la pieza única | Embalaje de la pieza única |
| Observación: La sola zona cristalina refiere al área sin la grieta y el polytype. | ||
