Datos del producto:
|
| Dimensiones: | φ50,8 mm±0,1 mm, OF(1-100), cara de Al, borde de posicionamiento 16,0± 1,0 mm | Substrato: | Zafiro (laterales simples o dobles pulidos) |
|---|---|---|---|
| Orientación: | Plano C (0001)±1o | Tipo de la conducción: | Semiaislante |
| Zona de exclusión de borde: | <2 mm | Aspereza superficial: | Ra |
| Nombre de producto: | Oblea del nitruro de aluminio | XRD FWHM de (002): | ≤80arcsec, ≤100arcsec, ≤120arcsec, ≤160arcsec |
| Resaltar: | DSP AIN en una oblea de zafiro |
||

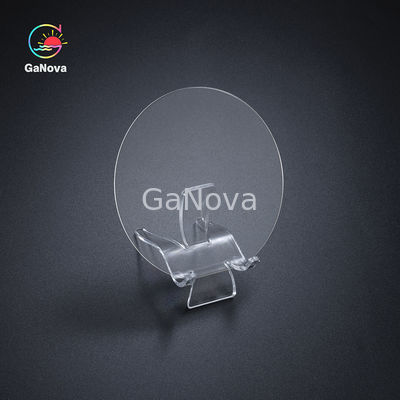

película gruesa de 2 pulgadas (2,3) um AIN en la oblea del zafiro, DSP, XRD FWHM (002) de la desinfección ULTRAVIOLETA de ≤100arcsec (102) ≤550arcsec, microprocesador del LED
El nitruro de aluminio es también un aislador eléctrico excelente. Puede ser utilizado en células solares. Pero su alta conductividad termal lo hace potencialmente peligroso cuando está expuesta a la luz del sol. Por lo tanto, es un buen material para la electrónica. Mientras que no conduce electricidad o calor, es altamente conductor. Como consecuencia, el nitruro de aluminio es un material excelente para hacer los semiconductores. Es una buena alternativa al óxido del berilio, y tiene propiedades similares de la extensión termal a una oblea de silicio.
| Artículo | AlN-T-C-U-C50 | ||
| Dimensiones | φ50.8 mm±0.1 milímetro, DE (1-100), Al Face, localizando el borde 16.0± 1,0 milímetros | ||
| Substrato | Zafiro (laterales simples o dobles pulidos) | ||
| Grueso | el 1~5μm | ||
| Orientación |
C-avión (0001) ±1o |
||
| Tipo de la conducción | Semiaislante | ||
| Calidad cristalina | Grueso | XRD FWHM de (002) | XRD FWHM de (102) |
| μm [de 1,2) | ≤80arcsec | ≤650arcsec | |
| μm [de 2,3) | ≤100arcsec | ≤550arcsec | |
| μm [de 3,4) | ≤120arcsec | ≤450arcsec | |
| μm [de 4,5) | ≤160arcsec | ≤400arcsec | |
| Zona de exclusión del borde |
<2mm> |
||
| Aspereza superficial | Ra<1> | ||
| Paquete | Vacío que embala en un ambiente del sitio limpio de la clase 10000, en casetes de 25pcs o de solos envases de la oblea. | ||
Sobre nosotros
Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.
FAQ
Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <>
>=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
