Datos del producto:
|
| Diámetro: | 12" | Grado: | Primero |
|---|---|---|---|
| Método del crecimiento: | CZ | Orientación: | <1-0-0><1-1-1>,<1-1-0> |
| Tipo/dopante: | Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb | Espesor (μm): | 775 |
| Tolerancia del grueso: | ± estándar los 25μm, ± máximo los 5μm de las capacidades | resistencia: | 0.001-100 ohmio-cm |
| Superficial acabado: | P/E, P/P, E/E, G/G | TTV (μm): | <10 estándar um, Capabilities<5 máximo um |
| Arco/deformación: | <40 estándar um, Capabilities<20 máximo um | Partícula: | <10> |

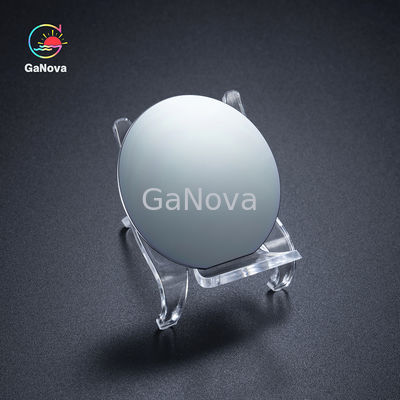

dispositivos de la oblea de silicio 12-inch MEMS, circuitos integrados, substratos dedicados para los dispositivos discretos
Descripción
Una oblea de silicio es un material esencial para los semiconductores de fabricación, que se encuentran en toda clase de dispositivos electrónicos que enriquezcan nuestras vidas. Pocos de nosotros tienen una ocasión de encontrar una oblea de silicio real en vida de cada día.
Este proceso de impresión implica generalmente muchos pasos en los cuales diversas capas se apilen para arriba en la superficie de la oblea de silicio, cada capa con un diverso modelo, así que el resultado final puede ser un diseño complejo de componentes electrónicos y los alambres de la interconexión. Este proceso de impresión generalmente se llama “microlithography.”
Especificación
|
oblea de silicio |
|
|
Diámetro
|
2"/3"/4"/5"/6"/8"/12" |
| Grado | Primero |
| Método del crecimiento | CZ |
| Orientación | <1-0-0><1-1-1>,<1-1-0> |
| Tipo/dopante | Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb |
| Grueso (μm) | 279/380/525/625/675/725/775 |
| Tolerancia del grueso | ± estándar los 25μm, ± máximo los 5μm de Capabilit/IES |
| Resistencia | 0.001-100 ohmio-cm |
| Superficial acabado | P/E, P/P, E/E, G/G |
| TTV (μm) | Estándar <10 um=""> |
| Arco/deformación | Estándar <40 um=""> |
| Partícula | <10> |
