Datos del producto:
|
| Diámetro: | 8" | Grado: | Primero |
|---|---|---|---|
| Método del crecimiento: | CZ | Orientación: | <1-0-0><1-1-1>,<1-1-0> |
| Tipo/dopante: | Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb | Espesor (μm): | 725 |
| Tolerancia del grueso: | ± estándar los 25μm, ± máximo los 5μm de las capacidades | resistencia: | 0.001-100 ohmio-cm |
| Superficial acabado: | P/E, P/P, E/E, G/G | TTV (μm): | <10 estándar um, Capabilities<5 máximo um |
| Arco/deformación: | <40 estándar um, Capabilities<20 máximo um | Partícula: | <10> |

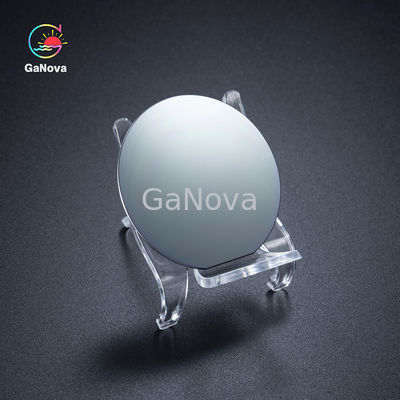

Dispositivos MEMS de oblea de silicio de 8 pulgadas, circuitos integrados, sustratos dedicados para dispositivos discretos
Descripción general
En electrónica, las obleas de silicio (también conocidas como sustratos) son láminas delgadas de silicio cristalino (c-Si) de alta pureza que se utilizan en la producción de circuitos integrados, un compuesto de varios componentes electrónicos.Las obleas de silicio juegan un papel importante en la industria de los semiconductores, ya que encuentran su aplicación en dispositivos electrónicos y micromecánicos.
Aunque los cristales de silicio pueden parecer metálicos, no son del todo metales.Debido a los "electrones libres" que se mueven fácilmente entre los átomos, los metales son buenos conductores de electricidad y la electricidad es el movimiento de electrones.Un cristal de silicio puro, por otro lado, es casi un aislante;permitiendo que pase muy poca electricidad a través de él.Sin embargo, esto se puede cambiar a través de un proceso llamado dopaje.
Especificación
| oblea de silicio | |
|
Diámetro
|
2"/3"/4"/5"/6"/8"/12" |
| Calificación | Principal |
| Crecimiento Método | CZ |
| Orientación | <1-0-0>,<1-1-1>,<1-1-0> |
| Tipo/Dopante | Tipo P/Boro, Tipo N/Phos, Tipo N/As, Tipo N/Sb |
| Espesor (μm) | 279/380/525/625/675/725/775 |
| Espesor Tolerancia | Estándar ± 25 μm, capacidades máximas ± 5 μm |
| Resistividad | 0.001-100 ohm-cm |
| Superficie Finalizado | P/E,P/P,E/E,G/G |
| TTV (μm) | Estándar <10 um, capacidades máximas <5 um |
| Arco/urdimbre | Estándar <40 um, capacidades máximas <20 um |
| Partícula | <10@0.5um;<10@0.3um;<10@0.2um; |
Sobre nosotros
Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.
Preguntas más frecuentes
P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.
