Datos del producto:
|
| Diámetro: | 4" | Grado: | Primero |
|---|---|---|---|
| Método del crecimiento: | CZ | Orientación: | <1-0-0><1-1-1>,<1-1-0> |
| Tipo/dopante: | Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb | Espesor (μm): | 525 |
| Tolerancia del grueso: | ± estándar los 25μm, ± máximo los 5μm de las capacidades | resistencia: | 0.001-100 ohmio-cm |
| Superficial acabado: | P/E, P/P, E/E, G/G | TTV (μm): | <10 estándar um, Capabilities<5 máximo um |
| Arco/deformación: | <40 estándar um, Capabilities<20 máximo um | Partícula: | <10> |
| Resaltar: | Dispositivos MEMS Wafer de silicio |
||

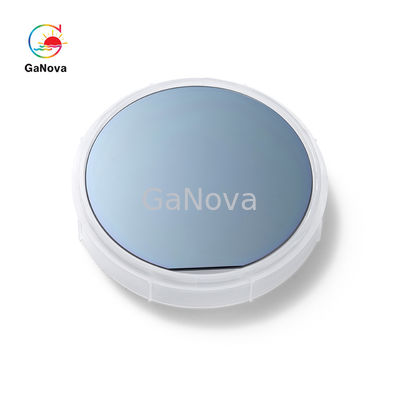

dispositivos de la oblea de silicio 4-inch MEMS, circuitos integrados, substratos dedicados para los dispositivos discretos
Una oblea de silicio es un material esencial para los semiconductores de fabricación, que se encuentran en toda clase de dispositivos electrónicos que enriquezcan nuestras vidas. Pocos de nosotros tienen una ocasión de encontrar una oblea de silicio real en vida de cada día.
Una oblea de silicio es una rebanada fina de semiconductor cristalino, tal como un material compuesto del cristal del silicio, que es circular en forma.
Las obleas de silicio absorben los fotones en luz del sol y ésta a su vez para crear electricidad. Muchas compañías utilizan las obleas de silicio en su comprobación del producto. En este propósito, mucho tiempo se crea y se prueba el producto o el prototipo.
Especificación
| oblea de silicio | |
|
Diámetro
|
2"/3"/4"/5"/6"/8"/12" |
| Grado | Primero |
| Método del crecimiento | CZ |
| Orientación | <1-0-0><1-1-1>,<1-1-0> |
| Tipo/dopante | Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb |
| Grueso (μm) |
279/380/525/625/675/725/775 |
| Tolerancia del grueso | ± estándar los 25μm, ± máximo los 5μm de Capabilit/IES |
| Resistencia | 0.001-100 ohmio-cm |
| Superficial acabado | P/E, P/P, E/E, G/G |
| TTV (μm) | Estándar <10 um=""> |
| Arco/deformación | Estándar <40 um=""> |
| Partícula | <10> |
