Datos del producto:
|
| Diámetro: | 3" | Grado: | Primero |
|---|---|---|---|
| Método del crecimiento: | CZ | Orientación: | <1-0-0><1-1-1>,<1-1-0> |
| Tipo/dopante: | Tipo de P/boro, tipo de N/Phos, N Type/As, N Type/Sb | Espesor (μm): | 380 |
| Tolerancia del grueso: | ± estándar los 25μm, ± máximo los 5μm de las capacidades | resistencia: | 0.001-100 ohmio-cm |
| Superficial acabado: | P/E, P/P, E/E, G/G | TTV (μm): | <10 estándar um, Capabilities<5 máximo um |
| Arco/deformación: | <40 estándar um, Capabilities<20 máximo um | Partícula: | <10> |
| Resaltar: | Circuitos integrados Wafer de silicio,Discreto de los Dispositivos de Wafer de silicio |
||

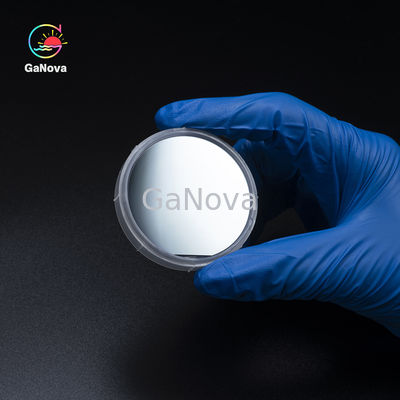

Dispositivos MEMS de oblea de silicio de 3 pulgadas, circuitos integrados, sustratos dedicados para dispositivos discretos
Descripción general
Las obleas de silicio actúan como sustrato para dispositivos microelectrónicos y son especialmente útiles en la construcción de circuitos electrónicos debido a su conductividad y asequibilidad.El silicio ocupa el séptimo lugar como el elemento más común en todo el universo y el segundo elemento más común en la tierra.Algunos materiales comunes que contienen silicio son arena de playa, cuarzo, pedernal, ágata, entre otros.
El silicio es el componente principal de los materiales de construcción como el ladrillo, el cemento y el vidrio.También encabeza la lista como el semiconductor más común, lo que lo ha convertido en el más utilizado en el sector electrónico y tecnológico.
Especificación
| oblea de silicio | |
|
Diámetro
|
2"/3"/4"/5"/6"/8"/12" |
| Calificación | Principal |
| Crecimiento Método | CZ |
| Orientación | <1-0-0>,<1-1-1>,<1-1-0> |
| Tipo/Dopante | Tipo P/Boro, Tipo N/Phos, Tipo N/As, Tipo N/Sb |
| Espesor (μm) | 279/380/525/625/675/725/775 |
| Espesor Tolerancia | Estándar ± 25 μm, capacidades máximas ± 5 μm |
| Resistividad | 0.001-100 ohm-cm |
| Superficie Finalizado | P/E,P/P,E/E,G/G |
| TTV (μm) | Estándar <10 um, capacidades máximas <5 um |
| Arco/urdimbre | Estándar <40 um, capacidades máximas <20 um |
| Partícula | <10@0.5um;<10@0.3um;<10@0.2um; |
