Un solo cristal Gan Epi Wafer Nitruro de galio Substrato 4 pulgadas

Un solo cristal Gan Epi Wafer Nitruro de galio Substrato 4 pulgadas
Un solo cristal Gan Epi Wafer Nitruro de galio Substrato 4 pulgadas

Ampliación de imagen :  Un solo cristal Gan Epi Wafer Nitruro de galio Substrato 4 pulgadas

Datos del producto:
Lugar de origen: China
Nombre de la marca: Ganova
Pago y Envío Términos:
Cantidad de orden mínima: 1
Detalles de empaquetado: Embalaje interior: caja de embalaje específica de la obletera, embalaje exterior: embalaje de caja d
Condiciones de pago: T/T
Capacidad de la fuente: 10000pcs/months

Un solo cristal Gan Epi Wafer Nitruro de galio Substrato 4 pulgadas

descripción
Resaltar:

Wafer de cristal único gan epi

,

Wafer de 4 pulgadas de tamaño

,

Substrato de gan de cristal único

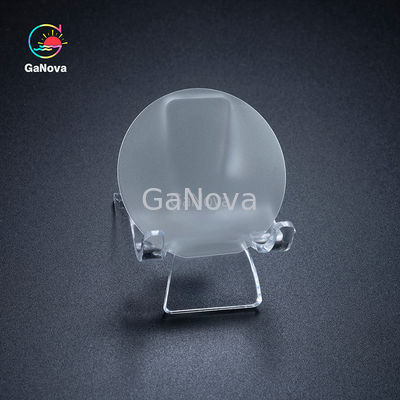

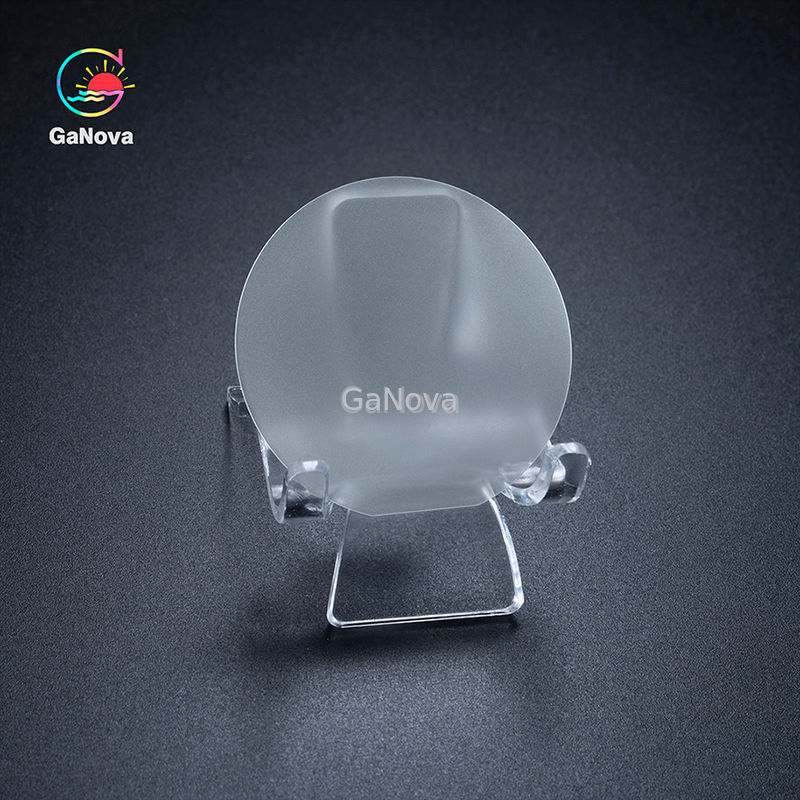

Introducción al sustrato GaN de cristal único de nitruro de galio dopado con hierro de 4 pulgadas
El sustrato GaN de cristal único de nitruro de galio dopado con hierro de 4 pulgadas es un sustrato de cristal único hecho de material de nitruro de galio (GaN), que mejora sus propiedades eléctricas mediante el dopado de elementos de hierro.El nitruro de galio (GaN) es un material semiconductor de banda ancha con una banda directa de 3.4 eV, lo que hace que sea ampliamente utilizado en dispositivos optoelectrónicos y electrónicos de potencia.

Proceso de preparación
El proceso para preparar un sustrato de cristal único de nitruro de galio dopado con hierro de 4 pulgadas incluye:
Tecnología MOCVD: utilizada para el cultivo de una capa de cristal único de nitruro de galio de alta calidad 4.
Tecnología de exfoliación láser: se utiliza para eliminar defectos en capas de cristal único y mejorar el rendimiento del sustrato.
Tecnología HVPE: utilizada para la producción a gran escala de sustratos de nitruro de galio para mejorar la eficiencia de la producción.
En resumen, el sustrato de cristal único de nitruro de galio dopado con hierro de 4 pulgadas es un material semiconductor de alto rendimiento con amplias perspectivas de aplicación,especialmente en los campos de la optoelectrónica y la electrónica de potencia.








Substratos de N-GaN de 2 pulgadas en pie libre
Un solo cristal Gan Epi Wafer Nitruro de galio Substrato 4 pulgadas 0



Nivel de producción



RElelel aireh(R)



¡ Qué tonto!(D)





Un solo cristal Gan Epi Wafer Nitruro de galio Substrato 4 pulgadas 1

Nota:

(1) 5 puntos: los ángulos de error de corte de 5 posiciones son 0,55 ± 0,15o

(2) 3 puntos: los ángulos de error de corte de las posiciones (2, 4, 5) son 0,55 ± 0,15oUn solo cristal Gan Epi Wafer Nitruro de galio Substrato 4 pulgadas 2

(3) Área útil: exclusión de los defectos periféricos y macro (agujeros)

P+ P - ¿ Qué?
Punto de trabajo Se aplicará el método siguiente:
Las dimensiones 50.0 ± 0,3 mm
El grosor 400 ± 30 μm
Piso de orientación (1- 100) ± 0.1o,12.5 ± 1 mm
TTV ≤ 15 μm
- ¿Qué quieres decir? ≤ 20 μm
Resistencia (300K) ≤ 0,02 Ω·cm para el tipo N (dopado con Si)
Ga rugosidad de la superficie de la cara ≤ 0,3 nm (polido y tratamiento superficial para epitaxia)
N rugosidad de la superficie de la cara 0.5 ~ 1,5 μm (polido de un solo lado)
El plano C (0001) con ángulo fuera hacia el eje M (ángulos equivocados)

0.55 ± 0.1o

(5 puntos)

0.55 ± 0.15o

(5 puntos)

0.55 ± 0.15o

(3 puntos)

Densidad de dislocación del roscado ≤ 7,5 x 105 cm2 ≤ 3 x 106 cm2
Número y tamaño máximo de los agujeros en Ф47 mm en el centro 0 ≤ 3@1000 μm ≤ 12@1500 μm ≤ 20@3000 μm
Área utilizable > 90% > 80% > 70%
Paquete Envasado en un cuarto limpio en un recipiente de una sola oblea
