Datos del producto:
|
| Resaltar: | Nitruro de galio GaN Substrato de cristal único,2 pulgadas de Nitruro de Galio Substrato de cristal único |
||
|---|---|---|---|

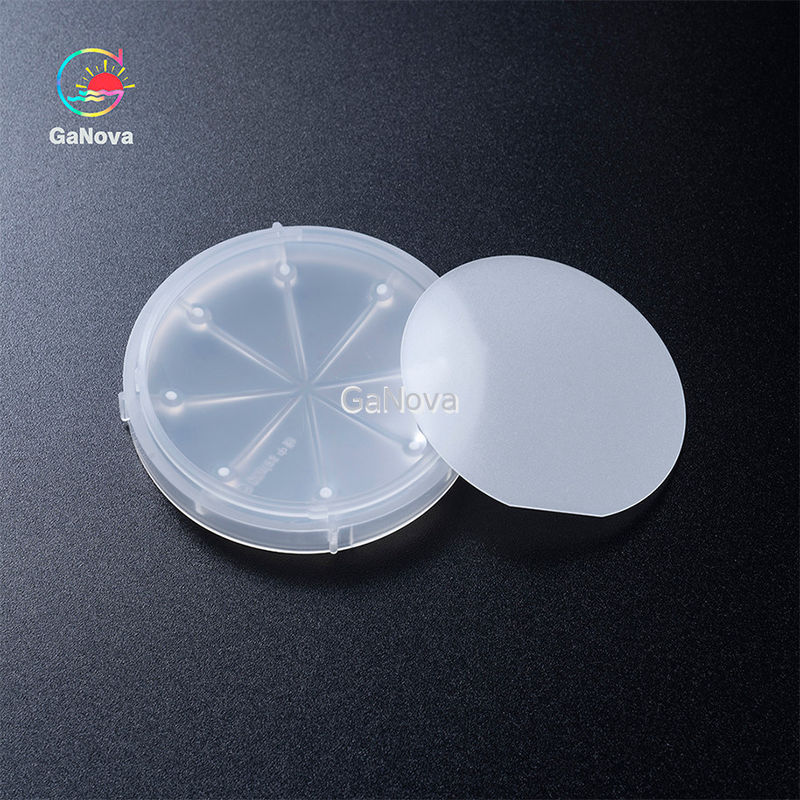

Substrato libre de GaN sin dopado
1, Resumen del sustrato de cristal único de nitruro de galio(Substrato de GaN)
El sustrato de cristal único de nitruro de galio (substrato de GaN) es un componente importante requerido en el proceso de preparación de cristales de nitruro de galio (GaN).y es el sustrato en el que se cultivan los cristales de nitruro de galioLos cristales de nitruro de galio (GaN) tienen una amplia gama de escenarios de aplicación, incluidos los LED, los dispositivos electrónicos de alta velocidad y los dispositivos electrónicos de potencia.La calidad del sustrato de cristal único de nitruro de galio ((substrato de GaN) tiene un impacto crucial en el rendimiento y el rendimiento del cristal.
2Especificaciones del producto
| Substratos de U-GaN/SI-GaN de 2 pulgadas en pie libre | |||||||
 |
Nivel excelente (S) |
Nivel de producción (A) |
Investigación nivel (B) |
¡ Qué tonto! nivel (C) |
Nota: (1) Área útil: exclusión de los defectos de borde y macro (2) 3 puntos: los ángulos de error de corte de las posiciones (2, 4, 5) son 0,35 ± 0.15o |
||
| S-1 | S-2 | A-1 | A-2 | ||||
| Las dimensiones | 50.8 ± 1 mm | ||||||
| El grosor | 350 ± 25 μm | ||||||
| Piso de orientación | (1-100) ± 0.5o, 16 ± 1 mm | ||||||
| Plano de orientación secundaria | (11-20) ± 3o, 8 ± 1 mm | ||||||
| Resistencia (300K) |
< 0,5 Ω·cm para el tipo N (sin dopaje; GaN-FS-C-U-C50) o > 1 x 106Ω·cm para el semi-aislante (dopado con Fe; GaN-FS-C-SI-C50) |
||||||
| TTV | ≤ 15 μm |
||||||
| - ¿Qué quieres decir? | ≤ 20 μm ≤ 40 μm | ||||||
| Ga rugosidad de la superficie de la cara |
< 0,2 nm (polido) o < 0,3 nm (polido y tratamiento superficial para epitaxia) |
||||||
| N rugosidad de la superficie de la cara |
0.5 ~ 1,5 μm Opción: 1 a 3 nm (mundo fino); < 0,2 nm (polido) |
||||||
| Paquete | Envasado en un cuarto limpio en un recipiente de una sola oblea | ||||||
| Área utilizable | > 90% | > 80% | > 70% | ||||
| Densidad de dislocación | El valor de las emisiones de CO25en cm- ¿ Qué pasa? | 3x106en cm- ¿ Qué pasa? | El valor de las emisiones de CO25en cm- ¿ Qué pasa? | 3x106en cm- ¿ Qué pasa? | 3x106en cm- ¿ Qué pasa? | ||
| Orientación: plano C (0001) fuera de ángulo hacia el eje M |
0.35 ± 0.15o (3 puntos) |
0.35 ± 0.15o (3 puntos) |
0.35 ± 0.15o (3 puntos) |
||||
| Densidad de macro defectos (agujero) | 0 cm- ¿ Qué pasa? | < 0,3 cm- ¿ Qué pasa? | de tamaño < 1 cm- ¿ Qué pasa? | ||||
| Tamaño máximo de los macrodefectos | |
< 700 μm | < 2000 μm | < 4000 μm | |||
Sobre nosotros
Nos especializamos en procesar una variedad de materiales en obleas, sustratos y componentes de vidrio óptico personalizados ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando estrechamente con muchas universidades nacionales y extranjeras., instituciones de investigación y empresas, proporcionan productos y servicios personalizados para sus proyectos de I+D.Es nuestra visión mantener una buena relación de cooperación con todos nuestros clientes por nuestra buena reputación.
Preguntas frecuentes
P: ¿ Es usted una empresa comercial o un fabricante?
Somos una fábrica.
P: ¿Cuánto dura su plazo de entrega?
Generalmente son 3-5 días si los productos están en stock.
o 7-10 días si las mercancías no están en stock, depende de la cantidad.
P: ¿ Proporciona muestras? ¿ Es gratis o extra?
Sí, podríamos ofrecer la muestra de forma gratuita, pero no pagar el costo de flete.
P: ¿ Cuáles son sus términos de pago?
Pago <= 5000USD, 100% por adelantado.
Pagador >=5000USD, 80% T/T por adelantado, saldo antes del envío.
