Datos del producto:
|

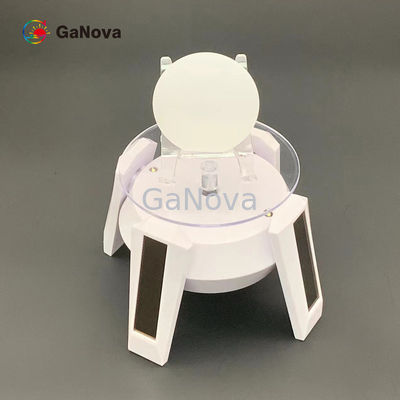

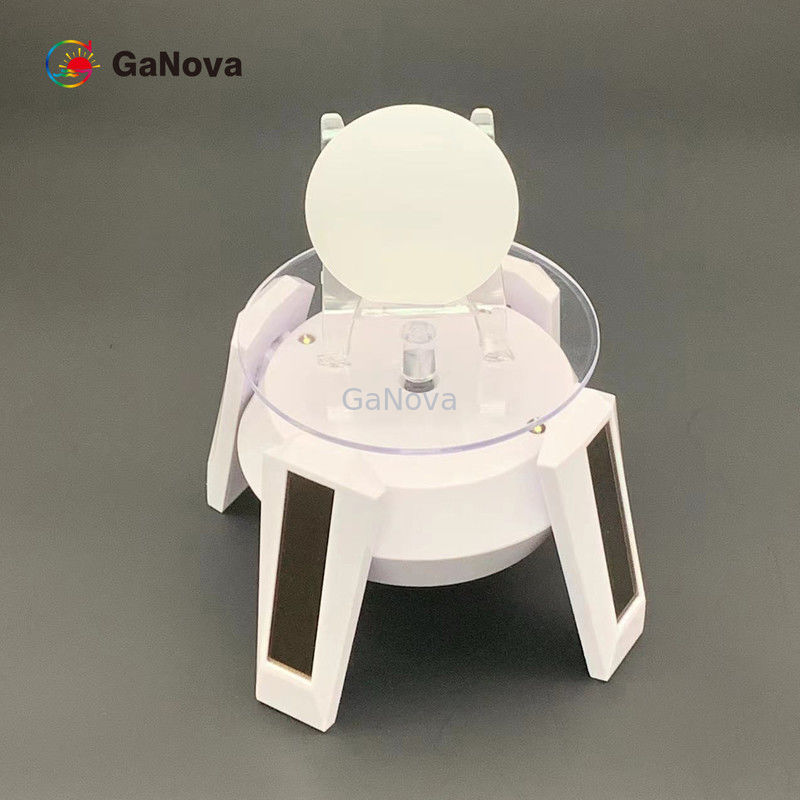

| Nombre de producto: | substratos libres de 2 pulgadas de U-GaN/SI-GaN | Dimensiones: | 50,8 ± 1m m |
|---|---|---|---|
| Grueso: | 350 ± los 25μm | Plano de la orientación: | ± 0.5˚, 16 ± 1m m (de 1-100) |
| Plano secundario de la orientación: | ± 3˚, 8 ± 1m m (de 11-20) | Aspereza de superficie de la cara del GA: | < 0=""> |
| Resaltar: | U GaN Substrates,GaN oblea de 2 pulgadas,SI GaN Substrates 50.8m m |
||
± libre de 2 pulgadas del μm 50,8 del ± 25 de los substratos 350 de U-GaN/SI-GaN 1 milímetro
n-tipo sin impurificar sola resistencia cristalina libre de la C-cara 2inch del substrato de GaN < 0="">
Descripción
Una epitaxia de la fase de vapor del hidruro hace GaN Template en el silicio (HVPE) - método basado. Durante el proceso de HVPE, el ácido clorhídrico reacciona con el GA fundido para formar GaCl, que a su vez reacciona con el NH3 para formar GaN. La plantilla de GaN en el silicio es una manera rentable de substituir el solo substrato cristalino de GaN.
| substratos libres de 2 pulgadas de U-GaN/SI-GaN | |||||||
|
Nivel excelente (s) |
Nivel de la producción (A) |
Investigación nivel (b) |
Maniquí nivel (c) |
Nota: (1) área usable: borde y exclusión macra de los defectos (2) 3 puntos: el miscut pesca con caña de posiciones (2, 4, 5) son 0,35 ± 0,15o |
|||
| S1 | S-2 | A-1 | A-2 | ||||
| Dimensiones | ± 50,8 1 milímetro | ||||||
| Grueso | 350 μm del ± 25 | ||||||
| Plano de la orientación | ± 0,5o, (de 1-100) ± 16 1 milímetro | ||||||
| Plano secundario de la orientación | ± 3o, (de 11-20) ± 8 1 milímetro | ||||||
| Resistencia (300K) |
< 0=""> o > 1 x 106 Ω·cm para semiaislante (FE-dopado; GaN-FS-C-SI-C50) |
||||||
| TTV | μm del ≤ 15 | ||||||
| ARCO | μm del ≤ 40 del μm del ≤ 20 | ||||||
| Aspereza de superficie de la cara del GA |
< 0=""> o < 0=""> |
||||||
| Aspereza de superficie de la cara de N |
0,5 μm ~1,5 opción: 1~3 nanómetro (tierra fina); < 0=""> |
||||||
| Paquete | Empaquetado en un recinto limpio en solo envase de la oblea | ||||||
| Área usable | > el 90% | >el 80% | >el 70% | ||||
| Densidad de dislocación | <9>5 cm2s | <3x10>6 cm2s | <9>5 cm2s | <3x10>6 cm2s | <3x10>6 cm2s | ||
| Orientación: Avión de C (0001) del ángulo hacia M-AXIS |
0,35 ± 0,15o (3 puntos) |
0,35 ± 0,15o (3 puntos) |
0,35 ± 0,15o (3 puntos) |
||||
| Densidad macra del defecto (agujero) | 0 cm2s | < 0="">-2 | < 1="" cm="">-2 | ||||
| Tamaño máximo de defectos macros | < 700=""> | < 2000=""> | < 4000=""> | ||||
Sobre nosotros
Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.
FAQ
Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <>
>=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
