La O.N.U dopó el tipo GaN Single Crystal Substrate 5x10mm2 M Face de N

descripción

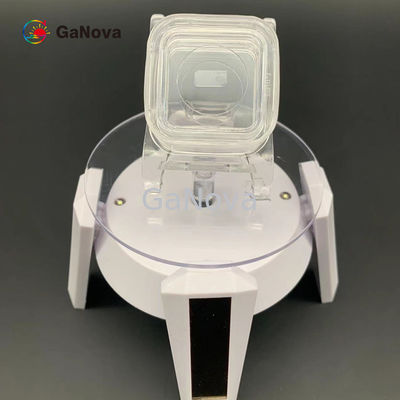

Nombre de producto: Solo substrato cristalino de GaN Dimensiones: ² de 5 x de 10m m
Grueso: 350 ±25µm TTV: ≤ el 10µm
Arco: - ≤ el 10µm del ARCO del ≤ del 10µm Densidad macra del defecto: ² 0cm⁻
Resaltar:

Solo substrato cristalino de GaN

,

Tipo oblea del nitruro N del galio

,

Solo Crystal Substrate 5x10.5mm2

n-tipo sin impurificar sola resistencia cristalina libre de la M-cara 5*10mm2 del substrato de GaN < 0="">


Descripción

Los diversos aspectos físicos y los usos potenciales de la separación inducida por láser de epilayers de GaN de su substrato del zafiro se revisan. El efecto de los pulsos cortos del laser sobre la descomposición termal de GaN y los usos posibles de la disociación inducida por láser de GaN para la aguafuerte rápida de este material se discute. El énfasis particular se pone en la delaminación sin defecto de las películas de GaN de la área extensa con los gruesos que se extienden de 3 a 300 μm de los substratos del zafiro.

M hace frente a los substratos libres de GaN
Artículo

GAN-FS-M-U-s

GAN-FS-M-n-s

GAN-FS-M-SI-s

La O.N.U dopó el tipo GaN Single Crystal Substrate 5x10mm2 M Face de N 0

Observaciones:

Un ángulo circular del arco (R < 2="" mm="">

Dimensiones 5 x 10 milímetros2
Grueso µm 350 ±25
Orientación

Avión de M (1 - 100) del ángulo hacia Uno-AXIS 0 ±0.5°

Avión de M (1 - 100) del ángulo hacia C-AXIS - 1 ±0.2°

Tipo de la conducción N-tipo N-tipo Semiaislante
Resistencia (300K) < 0=""> < 0=""> > 106 Ω·cm
TTV µm del ≤ 10
ARCO - 10 µm del ≤ 10 del ARCO del ≤ del µm
Front Surface Roughness

< 0="">

o < 0="">

Aspereza superficial trasera

0,5 μm ~1,5

opción: 1~3 nanómetro (tierra fina); < 0="">

Densidad de dislocación A partir de 1 x 105 a 3 x 106 cm2s
Densidad macra del defecto 0 cm2s
Área usable > el 90% (exclusión del borde)
Paquete Empaquetado en un ambiente del sitio limpio de la clase 100, en envase de 6 PCS, bajo atmósfera del nitrógeno

Apéndice: El diagrama del ángulo del miscut

La O.N.U dopó el tipo GaN Single Crystal Substrate 5x10mm2 M Face de N 1

Si el grado ±0.5 del δ1 = 0, después el avión de M (1 - 100) del ángulo hacia Uno-AXIS es 0 grados ±0.5.

Si δ2 = - 1 grado ±0.2, después el avión de M (1 - 100) del ángulo hacia C-AXIS es - 1 grado ±0.2.
