Datos del producto:
|
| Nombre de producto: | azul del GaN-en-zafiro 4inch/oblea verde del LED | Tipo: | Zafiro plano |
|---|---|---|---|
| Grueso: | 650 ± los 25μm | Orientación: | Avión de C (0001) del ángulo hacia M-AXIS 0,2 ± 0.1° |
| Polaco: | Solo lado pulido (SSP)/lado doble pulido (DSP) | Dimensión: | 100 ± 0.2m m |
| Resaltar: | 625um GaN Epitaxial Wafer,SSP gan en las obleas del zafiro,675um GaN Epitaxial Wafer |
||
Zafiro plano azul de la pulgada LED GaN Epitaxial Wafer On Sapphire SSP del μm 4 del ± 25 del grueso 650 del substrato

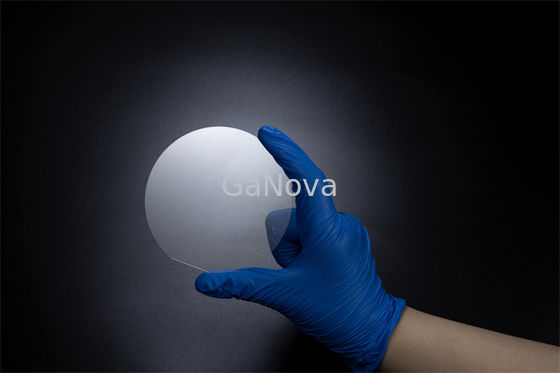

oblea epitaxial azul de 4 pulgadas LED GaN en el zafiro SSP
Por ejemplo, GaN es el substrato que hace los diodos láser de la violeta (405 nanómetro) posibles, sin uso de la frecuencia-duplicación óptica no lineal. Su sensibilidad a la radiación ionizante es baja (como otros nitruros del grupo III), haciéndole un material conveniente para los órdenes de célula solar para los satélites. Los usos de los militares y del espacio podrían también beneficiarse pues los dispositivos han mostrado estabilidad en ambientes de la radiación.
| azul del GaN-en-zafiro 4inch/oblea verde del LED | ||||
|
Substrato |
Tipo | Zafiro plano |
|
|
| Polaco | Solo lado pulido (SSP)/lado doble pulido (DSP) | |||
| Dimensión | ± 100 0,2 milímetros | |||
| Orientación | Avión de C (0001) del ángulo hacia M-AXIS 0,2 ± 0.1° | |||
| Grueso | 650 μm del ± 25 | |||
|
Epilayer |
Estructura | uGaN de los 0.2μm pGaN/0.5μm MQWs/2.5μm nGaN/2.0μm | ||
| Grueso | 5,5 ± los 0.5μm | |||
| Aspereza (Ra) | <0> | |||
| Densidad de dislocación | < 5="">8 cm2s | |||
| Longitud de onda | LED azul | LED verde | ||
| 465 ± 10 nanómetro | 525 ± 10 nanómetro | |||
| Longitud de onda FWHMs | < 25="" nm=""> | < 40="" nm=""> | ||
| Chip Performance | Corte-en el μA de voltage@1 | 2.3-2.5V | 2.2-2.4V | |
| Área usable | > el 90% (borde y exclusión macra de los defectos) | |||
|
Paquete |
Empaquetado en un recinto limpio en un solo envase de la oblea |
|||
Sobre nosotros
Nos especializamos en el proceso de una variedad de materiales en las obleas, los substratos y parts.components de cristal óptico modificado para requisitos particulares ampliamente utilizados en electrónica, la óptica, la electrónica opta y muchos otros campos. También hemos estado trabajando de cerca con muchos nacionales y las universidades, las instituciones de investigación y las compañías de ultramar, proporcionan productos modificados para requisitos particulares y los servicios para sus proyectos del R&D. Es nuestra visión a mantener una buena relación de la cooperación con nuestros todos los clientes por nuestras buenas reputaciones.
FAQ
Q: ¿Es usted empresa comercial o el fabricante?
Somos fábrica.
Q: ¿Cuánto tiempo es su plazo de expedición?
Es generalmente 3-5 días si las mercancías están en existencia.
o es 7-10 días si las mercancías no están en existencia, él está según cantidad.
Q: ¿Usted proporciona muestras? ¿está él libremente o adicional?
Sí, podríamos ofrecer la carga de la muestra gratis pero no pagamos el coste de carga.
Q: ¿Cuál es sus términos del pago?
Pago <>
>=5000USD, el 80% T/T del pago por adelantado, balanza antes del envío.
