Datos del producto:
|
| Tipo: | Zafiro plano | Nombre de producto: | azul del GaN-en-zafiro 4inch/oblea verde del LED |
|---|---|---|---|
| Polaco: | Solo lado pulido (SSP)/lado doble pulido (DSP) | Dimensión: | 100 ± 0.2m m |
| Orientación: | Avión de C (0001) del ángulo hacia M-AXIS 0,2 ± 0.1° | Grueso: | 650 ± los 25μm |
| Resaltar: | Oblea epitaxial azul LED GaN,oblea led de 4 pulgadas,plano C de oblea epitaxial GaN |
||
Oblea epitaxial GaN de LED azul de 4 pulgadas en plano SSP C de zafiro (0001) fuera de ángulo hacia el eje M 0,2 ± 0,1°
Oblea epitaxial GaN LED azul de 4 pulgadas en zafiro SSP
El uso de la radiación azul en la tecnología LED ofrece dos ventajas específicas: una, consume menos energía, dos, es más eficiente en términos de salida de luz.Por ejemplo, de 2014 a 2018, con el avance del fósforo, la eficiencia de los LED azules aumentó de 130-140 lm/W a 200-210 lm/W.
Otro problema importante en la producción de LED azules fue la dificultad para dopar GaN con precisión.A fines de la década de 1980, Amano y Akasaki descubrieron que cuando el GaN se dopaba con átomos de zinc, emitía más luz y, por lo tanto, esto producía un mejor dopaje p.Este fenómeno fue explicado más tarde en un artículo de Nakamura.
| Oblea LED azul/verde GaN-on-Sapphire de 4 pulgadas | ||||
|
Sustrato |
Tipo | Zafiro Plano |
|
|
| Polaco | Una cara pulida (SSP) / Doble cara pulida (DSP) | |||
| Dimensión | 100 ± 0,2 mm | |||
| Orientación | Plano C (0001) fuera de ángulo hacia el eje M 0,2 ± 0,1° | |||
| Espesor | 650 ± 25 micras | |||
|
epicapa |
Estructura | 0,2 μm pGaN/0,5 μm MQWs/2,5 μm nGaN/2,0 μm uGaN | ||
| Espesor | 5,5 ± 0,5 μm | |||
| Rugosidad (Ra) | <0,5nm | |||
| Densidad de dislocación | < 5 × 108cm-2 | |||
| Longitud de onda | LED azul | LED verde | ||
| 465 ± 10 nm | 525 ± 10 nm | |||
| FWHM de longitud de onda | < 25nm | < 40nm | ||
| Rendimiento de chips | Voltaje de corte a 1 μA | 2,3-2,5 V | 2,2-2,4 V | |
| Área utilizable | > 90% (exclusión de defectos de borde y macro) | |||
|
Paquete |

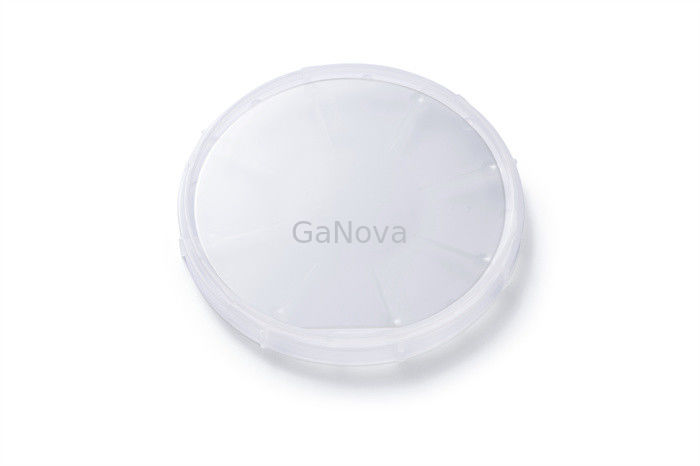

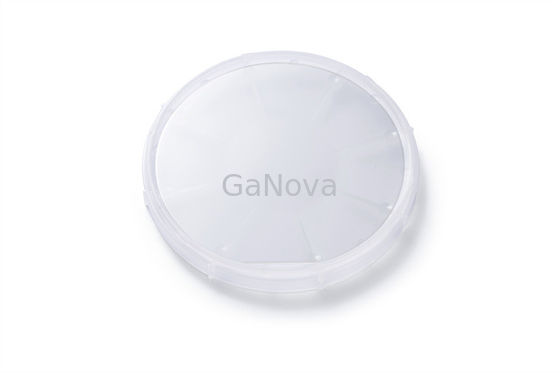

Empaquetado en una sala limpia en un solo contenedor de obleas |
|||
Sobre nosotros
Nos especializamos en el procesamiento de una variedad de materiales en obleas, sustratos y piezas de vidrio óptico personalizadas. Componentes ampliamente utilizados en electrónica, óptica, optoelectrónica y muchos otros campos.También hemos estado trabajando en estrecha colaboración con muchas universidades, instituciones de investigación y empresas nacionales y extranjeras, proporcionando productos y servicios personalizados para sus proyectos de I+D.Nuestra visión es mantener una buena relación de cooperación con todos nuestros clientes gracias a nuestra buena reputación.
Preguntas más frecuentes
P: ¿Es una empresa comercial o fabricante?
Somos fábrica.
P: ¿Cuál es su tiempo de entrega?
Generalmente es de 3 a 5 días si los productos están en stock.
o es de 7 a 10 días si los productos no están en stock, depende de la cantidad.
P: ¿Proporcionan muestras?¿Es gratis o extra?
Sí, podemos ofrecer la muestra de forma gratuita, pero no pagamos el costo del flete.
P: ¿Cuáles son sus condiciones de pago?
Pago <=5000USD, 100% por adelantado.
Paymen> = 5000 USD, 80% T/T por adelantado, saldo antes del envío.
